Koparka kołowa HT-10W
Instrukcja obsługi koparki kołowej HT-10W

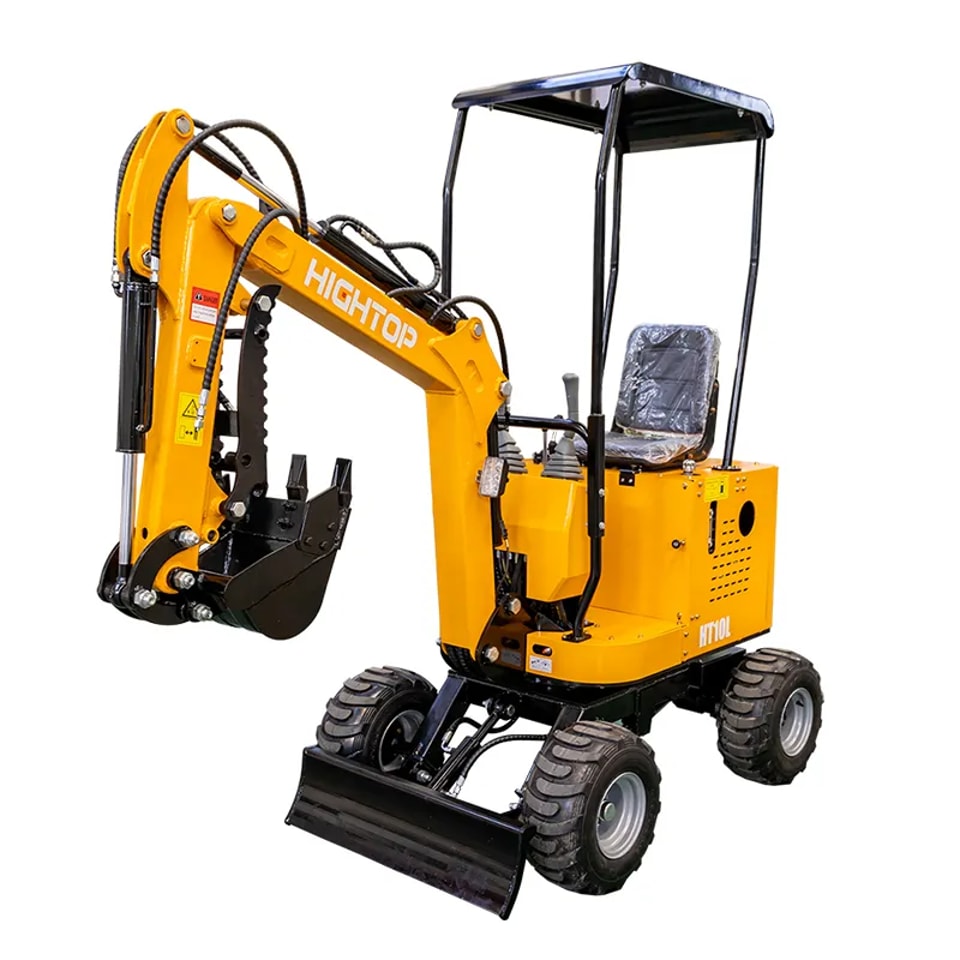

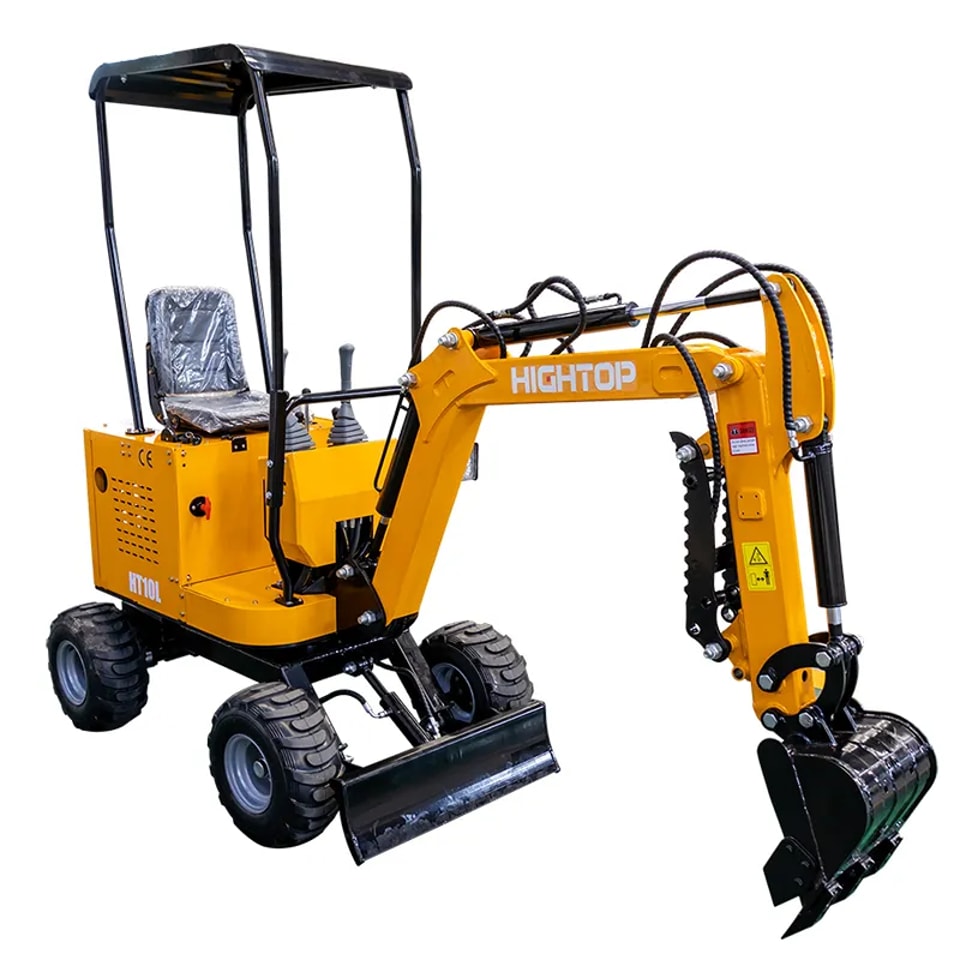

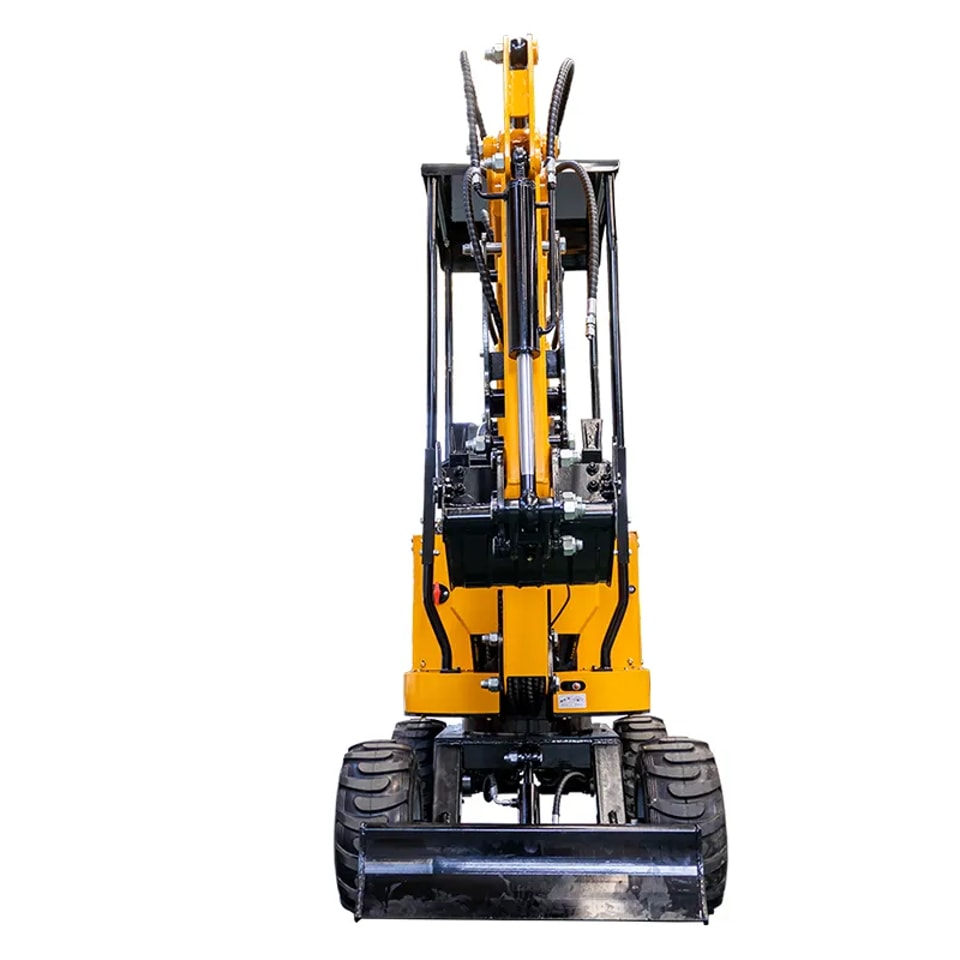

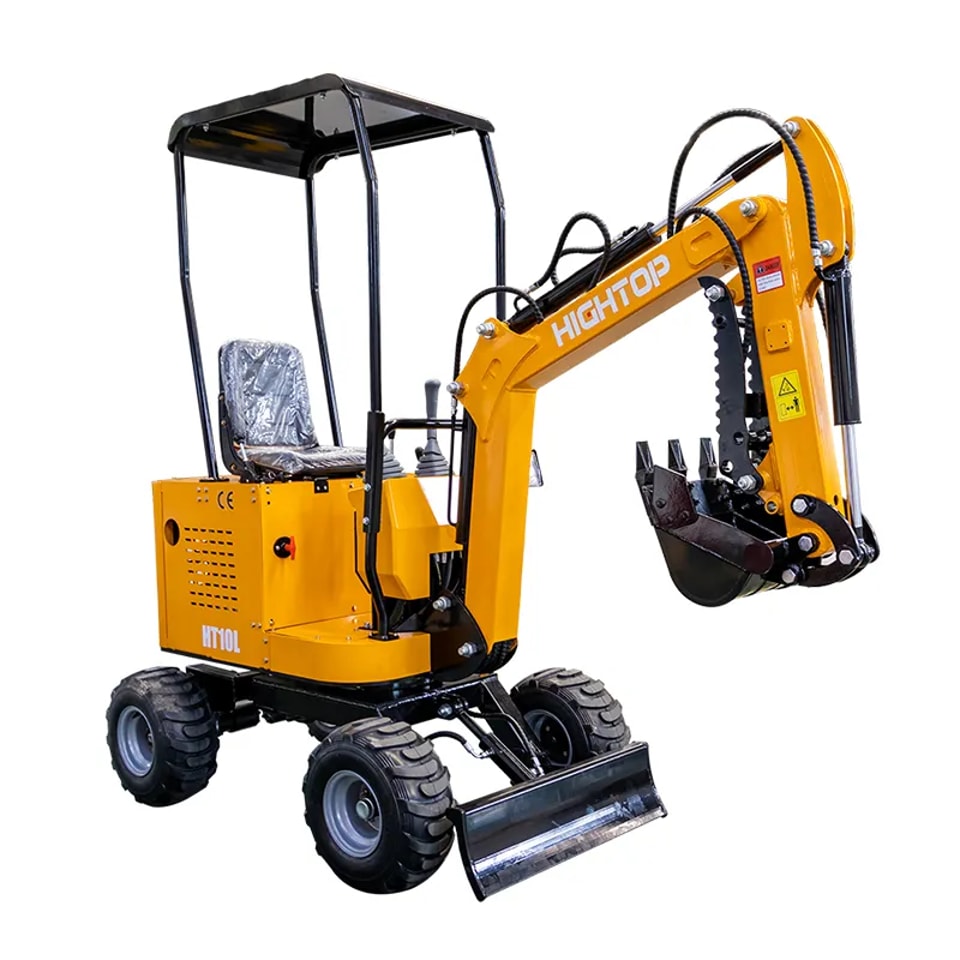

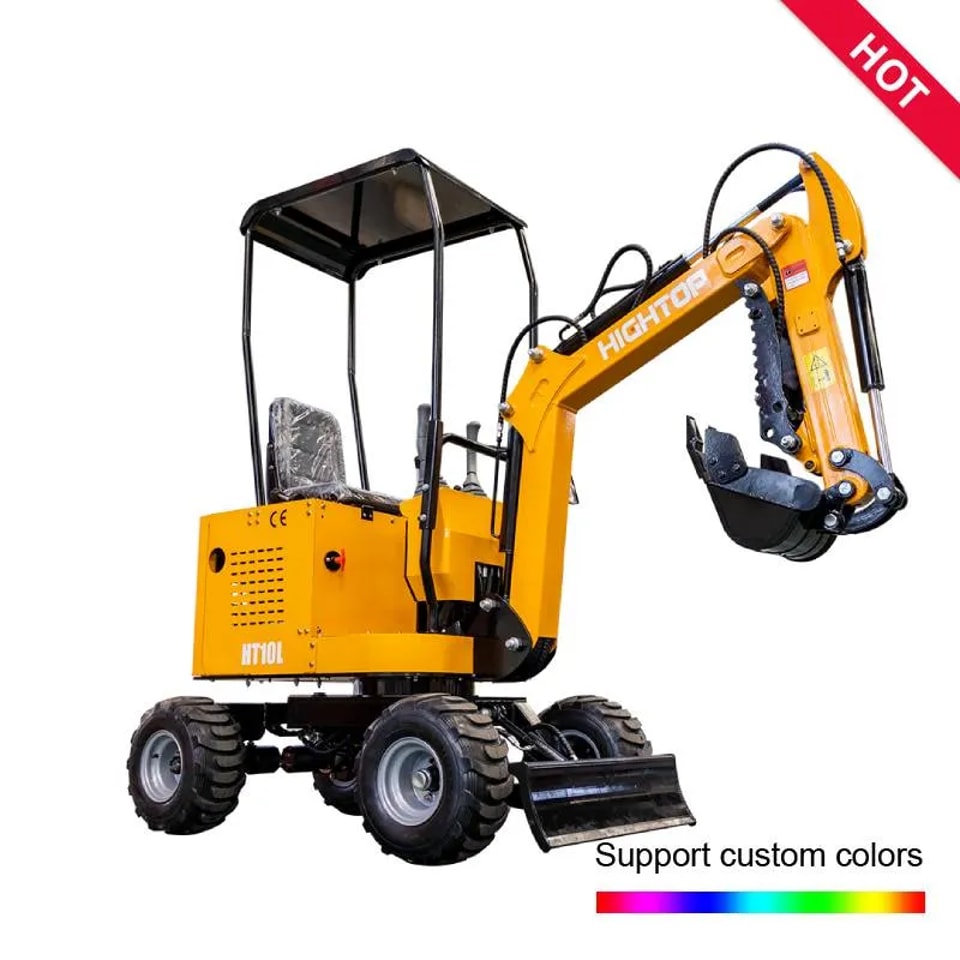

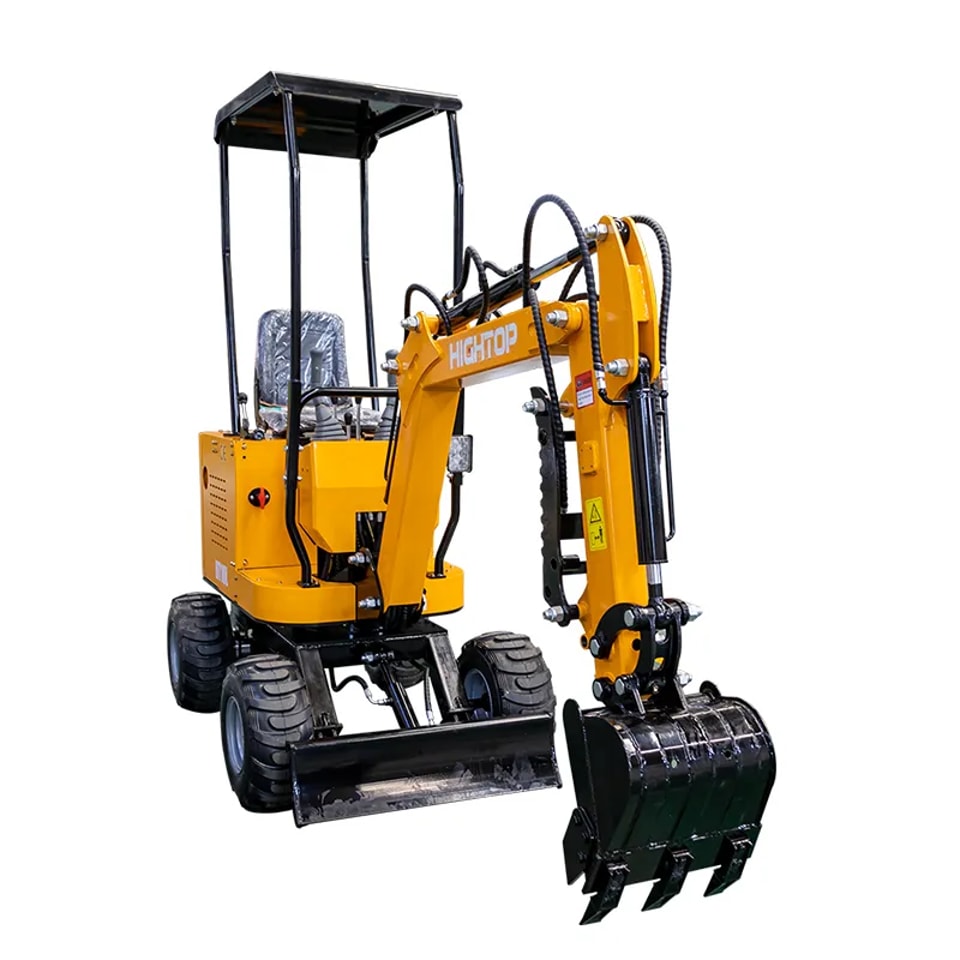

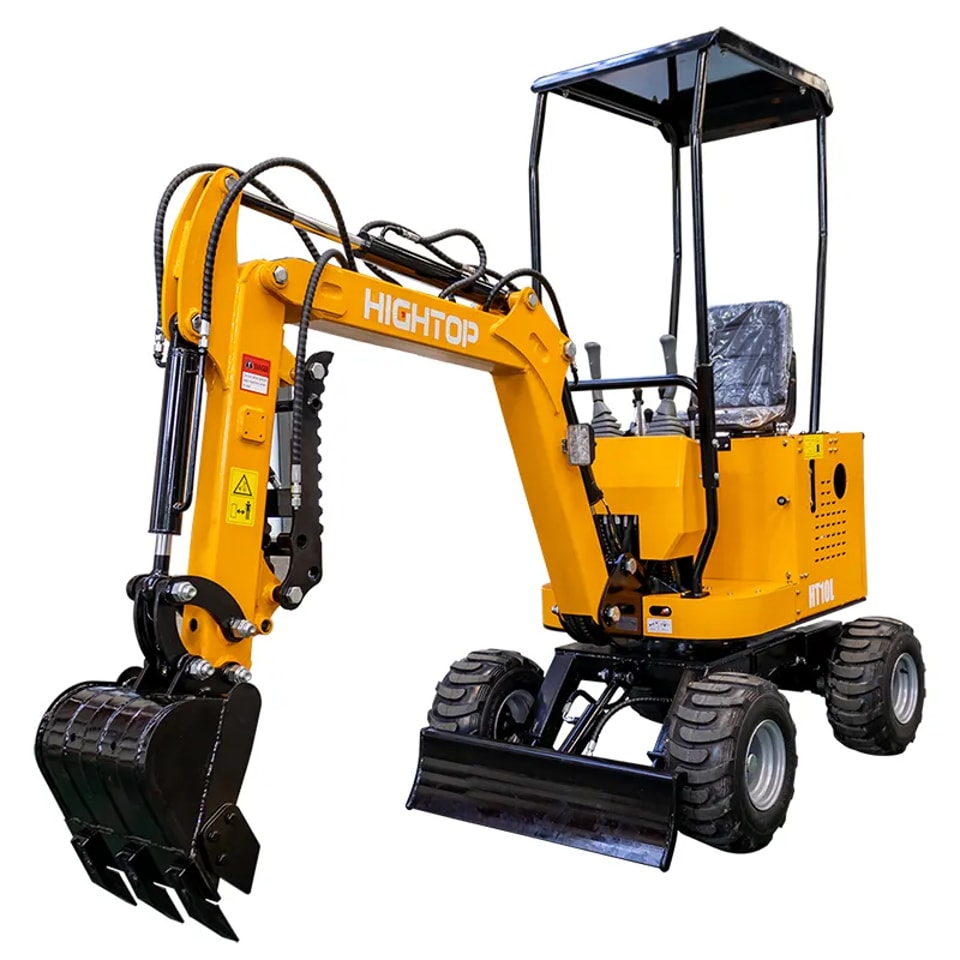

HT-10W to koparka kołowa wykorzystująca opony jako elementy jezdne oraz hydrauliczny układ roboczy i napęd jazdy. Jest przeznaczona głównie do prac komunalnych, niewielkich robót drogowych i innych małych inwestycji. Cechuje ją szybki obrót nadwozia i możliwość sprawnej wymiany osprzętu roboczego. Układ hydrauliczny steruje siłownikami za pośrednictwem rozdzielacza zasilanego przez pompę główną, a silnik hydrauliczny jest bezpośrednio połączony z przekładnią.
W modelu 10W zastosowano skrętne tylne koła i napęd na tylną oś. Wysoki prześwit ułatwia pokonywanie nierównego terenu i ogranicza ryzyko zawieszenia podwozia. Przedni lemiesz spycharkowy podpiera maszynę podczas pracy spycharką i koparką, zwiększając jej stabilność podczas kopania.
| Minikoparka HT10 — tabela parametrów | |
|---|---|
| Wymiary całkowite (jednostka: mm) | |
| Długość całkowita | 2450 |
| Szerokość całkowita | 1030 |
| Szerokość górnej części | 750 |
| Wysokość całkowita (daszek / dach kabiny) | 2260 |
| Szerokość standardowej opony | 215 |
| Minimalny prześwit | 165 |
| Promień obrotu tylnej części | 765 |
| Rozstaw osi (odległość między przednimi i tylnymi kołami) | 1095 |
| Prześwit pod lemieszem spycharkowym | 167 |
| Głębokość kopania lemieszem spycharkowym | 88 |
| Zakres roboczy (jednostka: mm) | |
| Maksymalna wysokość kopania | 2200 |
| Maksymalna wysokość wyładunku | 1610 |
| Maksymalna głębokość kopania | 1630 |
| Maksymalna wysokość przy minimalnym promieniu skrętu | 2015 |
| Maksymalny zasięg kopania | 2620 |
| Minimalny promień skrętu | 1065 |
| Parametry eksploatacyjne | |
| Pojemność łyżki (m³) | 0.02 |
| Moc znamionowa (kW/obr./min) | 10 / 3600 |
| Prędkość obrotu nadwozia (obr./min) | 14 |
| Zdolność pokonywania wzniesień | 30° |
| Siła kopania łyżki (kN) | 10.2 |
| Prędkość jazdy (km/h) | 5.2 |
| Pojemności zbiorników | |
| Pojemność zbiornika paliwa (l) | 6.6 |
| Pojemność zbiornika oleju hydraulicznego (l) | 12.5 |
| Pojemność miski olejowej silnika (l) | 1.1 |
| Główne podzespoły | |
| Silnik | Ducar420 |
| Rozdzielacz hydrauliczny | JX10-01 |
| Pompa zębata | PGP5108G3LP |
| Silnik jazdy | BM2315 |
| Układ hydrauliczny | |
| Moc znamionowa (kW/obr./min) | 10 / 3600 |
| Ciśnienie (MPa) | 16 |
| Pojemność (cm³) | 8 |
| Natężenie przepływu w układzie (l/min) | 28.8 |
| Maksymalna prędkość obrotowa (obr./min) | 3600 |
