Koparka HT20U
Kompaktowa koparka gąsienicowa HT20U o wyjątkowo małej szerokości 1011 mm mieści się w standardowych drzwiach. Obrót tylnej części w obrysie 662 mm pozwala na pracę w zakresie 360° w ciasnych przestrzeniach. Silnik Kubota, siła kopania łyżki 16 kN i maksymalna głębokość kopania 2042 mm. Idealna do prac komunalnych i krajobrazowych oraz rozbiórek wewnątrz budynków.
E-mail:info009@hightopgroup.com
Telefon:+86 181 6205 2962
Instrukcja obsługi
Parametr
Szczegóły
Instrukcja obsługi
Instrukcja obsługi koparki HT20U

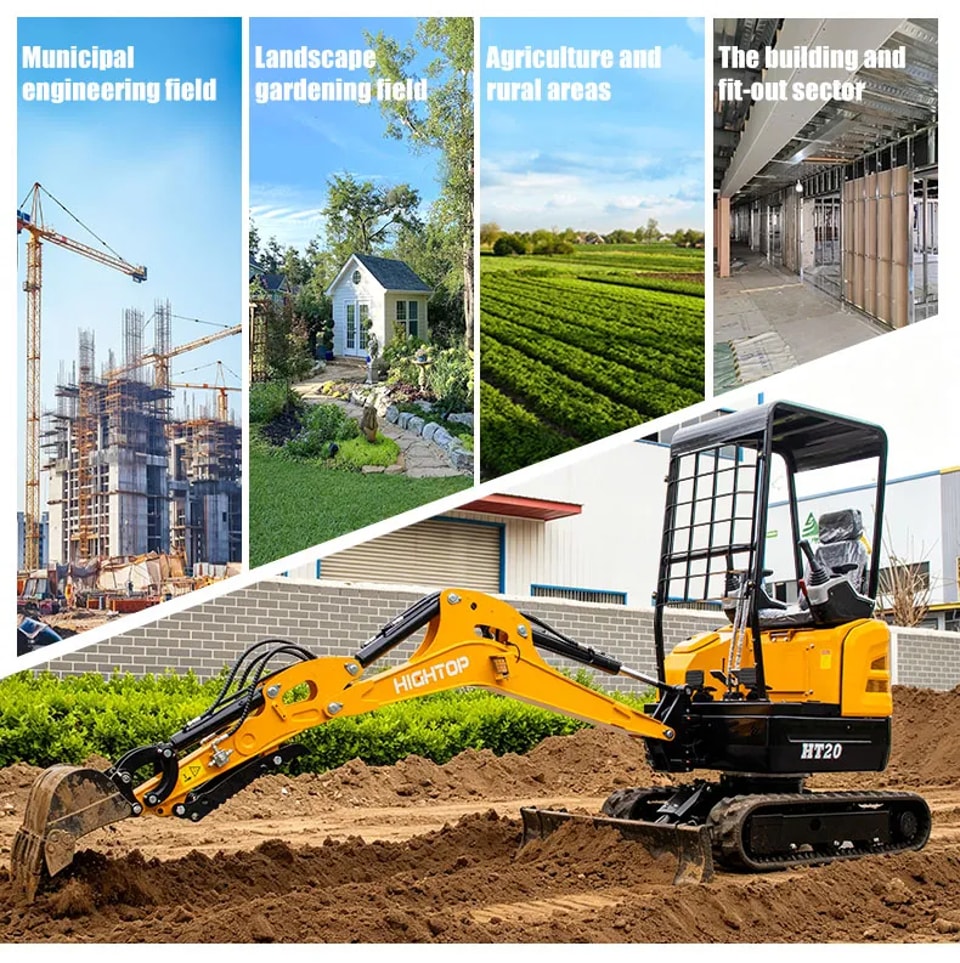

1. Zastosowania
- Roboty komunalne
- Architektura krajobrazu i ogrodnictwo
- Rolnictwo i obszary wiejskie
- Budownictwo i prace wykończeniowe

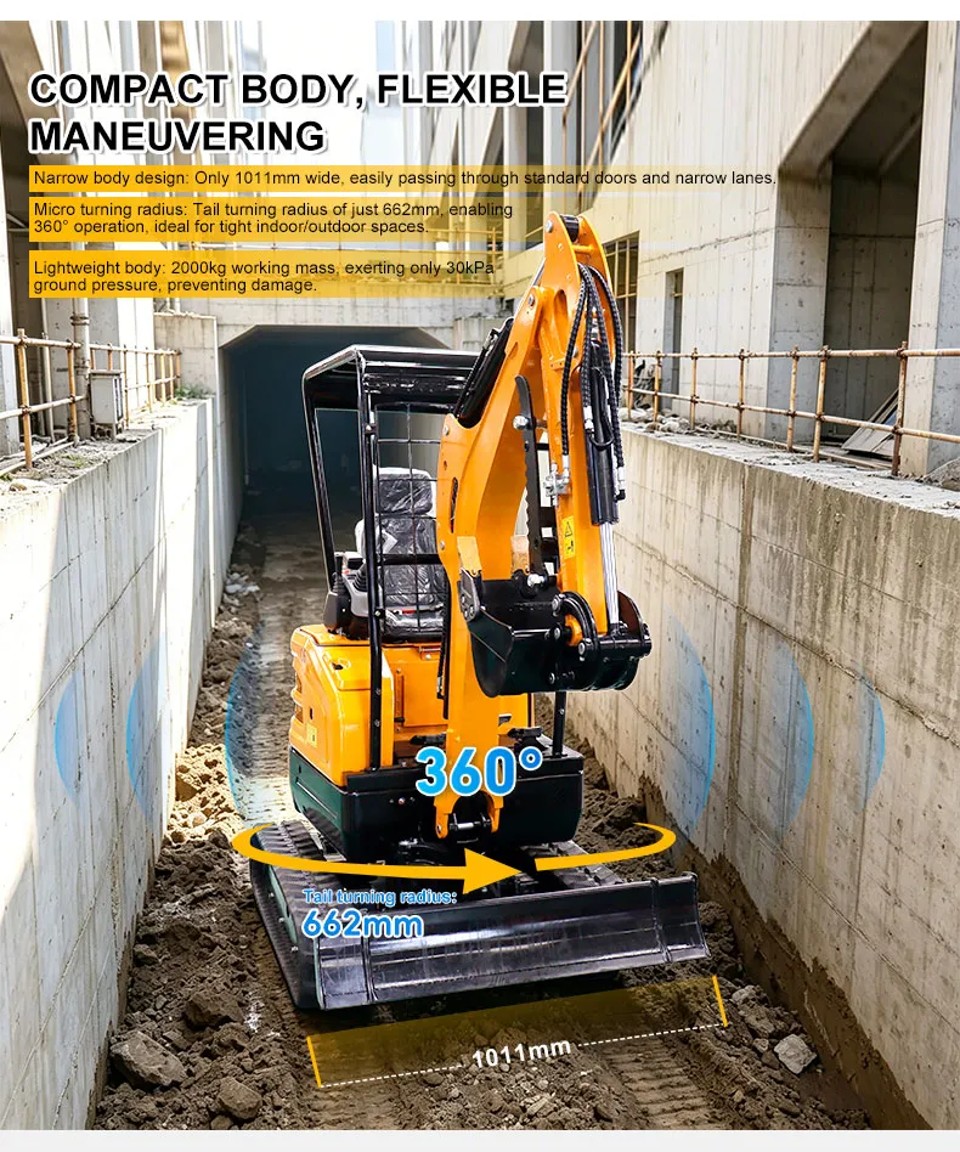

2. Kompaktowa konstrukcja i zwrotność
- Wąska konstrukcja: szerokość zaledwie 1011 mm pozwala łatwo przejechać przez standardowe drzwi i wąskie przejazdy.
- Minimalny promień skrętu: promień obrotu tylnej części wynosi zaledwie 662 mm, co umożliwia pracę w zakresie 360° i sprawdza się w ciasnych przestrzeniach wewnątrz i na zewnątrz budynków.
- Lekka konstrukcja: masa robocza 2000 kg i nacisk na podłoże zaledwie 30 kPa ograniczają ryzyko uszkodzeń nawierzchni.
- Promień obrotu tylnej części: 662 mm; szerokość całkowita: 1011 mm
3. Lekka konstrukcja
- Masa robocza wynosząca 2000 kg oznacza nacisk na podłoże zaledwie 30 kPa, co chroni nawierzchnię przed uszkodzeniem.
- DOSKONAŁY ZAKRES ROBOCZY
- Maksymalna wysokość kopania 3276 mm i maksymalna głębokość kopania 2042 mm pozwalają sprostać wymaganiom w wielu zastosowaniach.
4. Wysokiej jakości podzespoły
- Kluczowe podzespoły hydrauliczne pochodzą od renomowanych producentów, co zapewnia długotrwałą i stabilną pracę. Duża moc i wysoka wydajność.

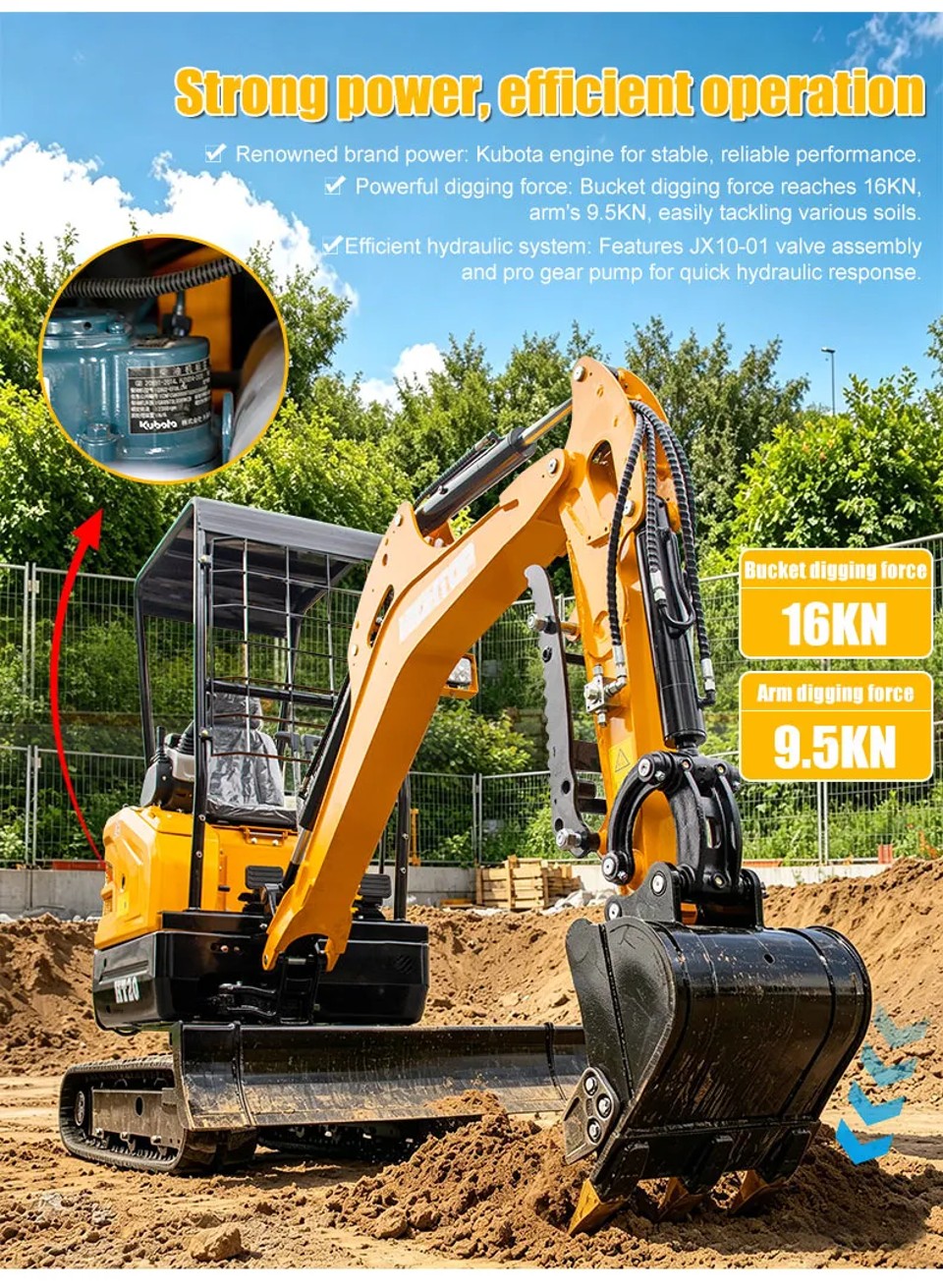

5. Najważniejsze atuty
- Silnik renomowanej marki: silnik Kubota zapewnia stabilną i niezawodną pracę.
- Duża siła kopania: siła kopania łyżki wynosi 16 kN, a ramienia 9,5 kN, co pozwala skutecznie pracować w różnych rodzajach gruntu.
- Wydajny układ hydrauliczny: rozdzielacz JX10-01 i wysokiej jakości pompa zębata zapewniają szybką reakcję układu hydraulicznego.
Parametr

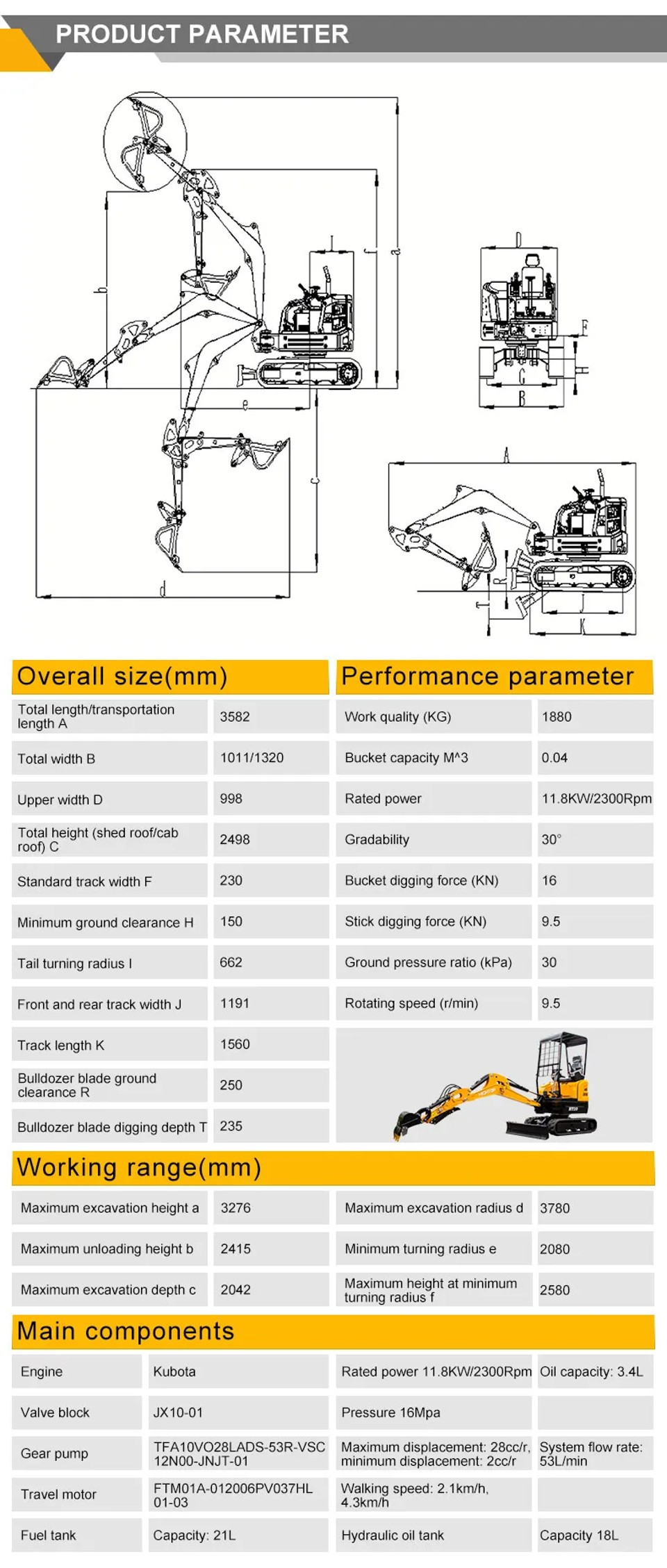

Parametry koparki HT20U
| Minikoparka HT20U — tabela parametrów | |
|---|---|
| Parametry eksploatacyjne | |
| Wymiary całkowite (mm) | 3582 |
| Masa robocza (kg) | 1880 |
| Długość całkowita / długość transportowa A | 1011 / 1320 |
| Pojemność łyżki (m³) | 0.04 |
| Szerokość górnej części D (mm) | 998 |
| Moc znamionowa | 11,8 kW / 2300 obr./min |
| Wysokość całkowita (z daszkiem / kabiną) C (mm) | 2498 |

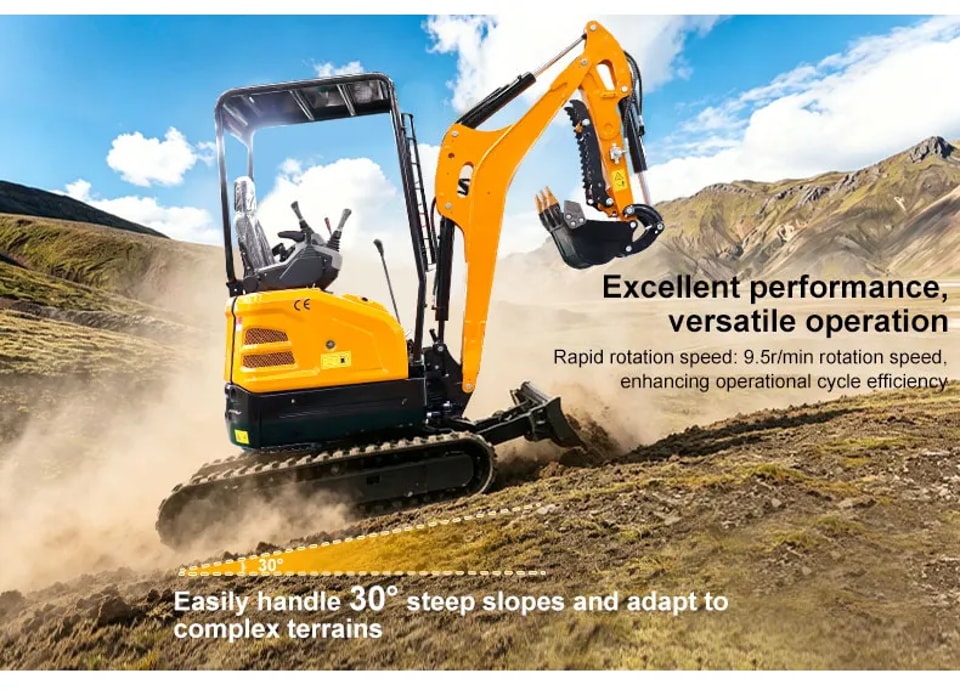

| Zdolność pokonywania wzniesień | 30° |
| Szerokość standardowej gąsienicy F (mm) | 230 |
| Siła kopania łyżki (kN) | 16 |
| Minimalny prześwit H (mm) | 150 |
| Siła kopania ramienia (kN) | 9.5 |
| Promień obrotu tyłu I (mm) | 662 |
| Nacisk na podłoże (kPa) | 30 |
| Rozstaw gąsienic z przodu i z tyłu J (mm) | 1191 |
| Prędkość obrotu nadwozia (obr./min) | 9.5 |
| Długość gąsienicy K (mm) | 1560 |
| Prześwit lemiesza spycharki R (mm) | 250 |
| Głębokość kopania lemiesza spycharki T (mm) | 235 |
| Zakres roboczy (jednostka: mm) | |
| Maksymalna wysokość kopania a | 3276 |
| Maksymalna wysokość wysypu b | 2415 |
| Maksymalna głębokość kopania c | 2042 |
| Maksymalny promień kopania d | 3780 |
| Minimalny promień obrotu e | 2080 |
| Maksymalna wysokość przy minimalnym promieniu obrotu f | 2580 |
| Główne podzespoły | |
| Silnik | Kubota |
| Rozdzielacz hydrauliczny | JX10-01 |
| Pompa zębata | TFA10VO28LADS-53R-VSC12N00-JNJT-01 |
| Silnik jazdy | FTM01A-012006PV037HL01-03 |
| Pojemność zbiornika paliwa | 21 l |
| Moc znamionowa | 11,8 kW / 2300 obr./min |
| Ciśnienie | 16 MPa |
| Maksymalna pojemność geometryczna | 28 cm³/obr. (min.: 2 cm³/obr.) |
| Prędkość jazdy | 2,1 km/h / 4,3 km/h |
| Pojemność zbiornika oleju hydraulicznego | 18 l |
