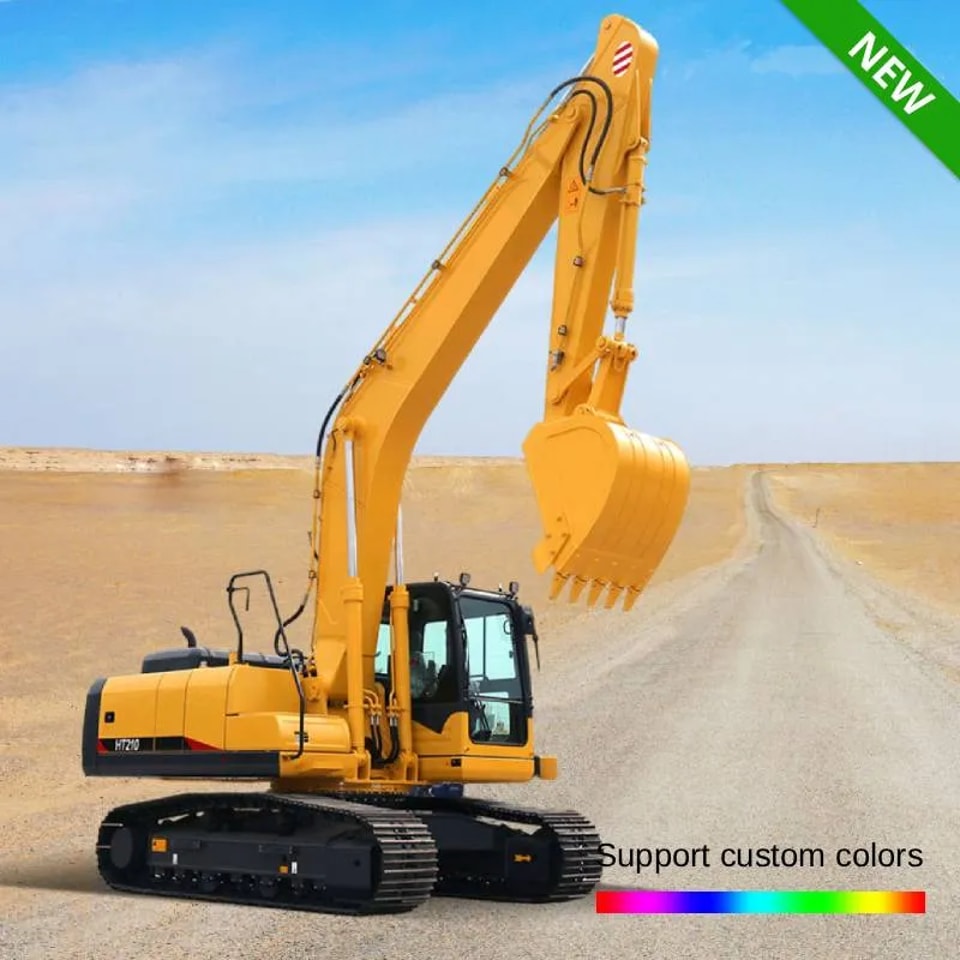

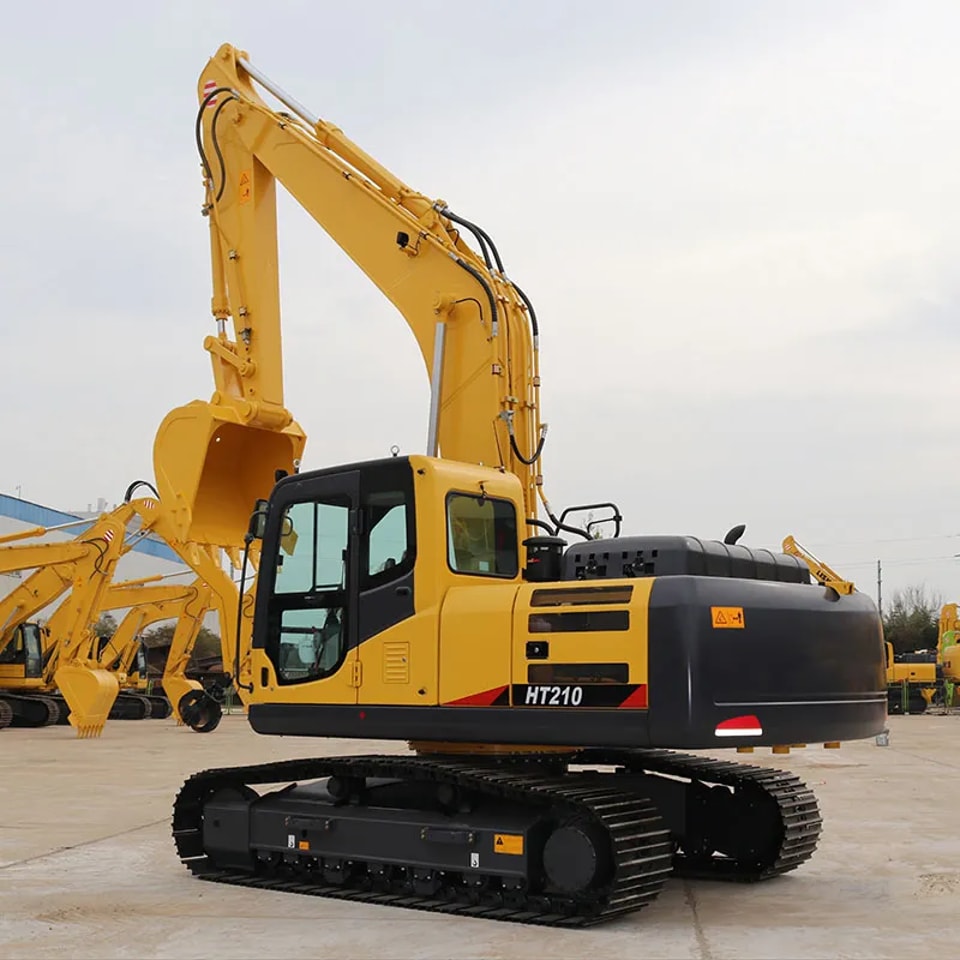

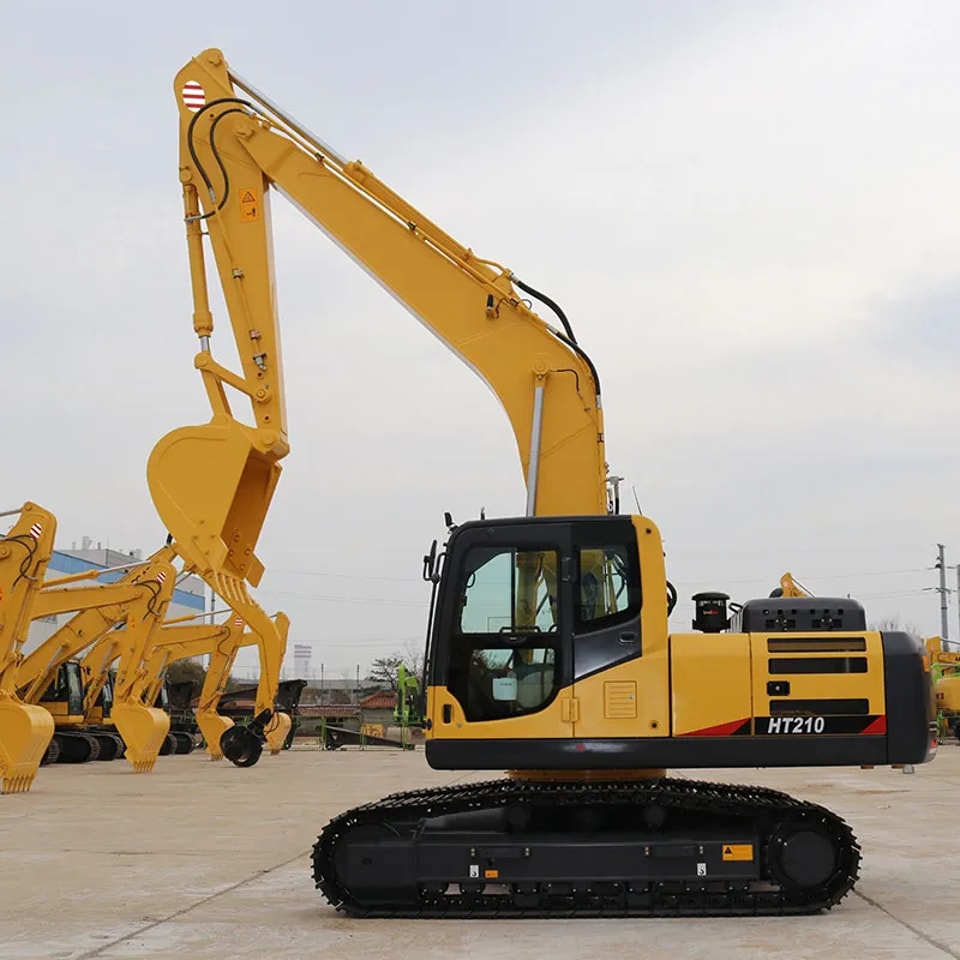

Duża koparka HT210
Instrukcja obsługi dużej koparki HT210
DOSKONAŁE WŁAŚCIWOŚCI UŻYTKOWE
Wzmocniony wysięgnik i ramię
Nowe sterowanie zmienną mocą
6BTAA-5.9 (HM5.9)
Wzmocniona łyżka i mocny układ łączący łyżkę
oraz precyzyjne sterowanie obrotem
Wytrzymała i stabilna rama podwozia
Jednowarstwowy układ chłodzenia
Ograniczenie wstrząsów i drgań dzięki systemowi mocowania kabiny
KOMFORTOWA OBSŁUGA
· Nowy przedni układ klimatyzacji
· Płynnie działające pedały jazdy i podnóżek
· Udoskonalony inteligentny wyświetlacz
· Lekkie panele sterowania
· Przestronna kabina zapewniająca doskonałą widoczność
· Precyzyjny joystick i łatwe wsiadanie
· Przestronne i wygodne miejsce pracy operatora
ŁATWA KONSERWACJA
· Łatwy dostęp do podzespołów silnika ułatwia konserwację
· Scentralizowana jednostka sterująca układem elektrycznym i łatwa wymiana zespołu filtra powietrza
· Boczna osłona otwierana na lewą lub prawą stronę
· Duży schowek na narzędzia i dodatkowe wyposażenie
· Wysokowydajna pompa hydrauliczna
· Hi-MATE (zdalne zarządzanie maszyną)
| Koparka HT210 — tabela parametrów | |
|---|---|
| Podstawowe parametry | |
| Model | HT210 |
| Masa całkowita | 21 t |
| Pojemność łyżki | 0,9–1,2 m³ |
| Model silnika | Cummins 6BTAA5.9 |
| Moc znamionowa | 133 kW/2000 obr./min |
| Pojemność zbiornika paliwa | 350 l |
| Pojemność zbiornika oleju hydraulicznego | 246 l |
| Model pompy hydraulicznej | K3V112DT |
| Maks. natężenie przepływu | 223 × 2 l/min |
| Ciśnienie robocze | 34,3/37,3 MPa |
| Przemieszczanie i osiągi | |
| Prędkość jazdy | 5,2/3,5 km/h |
| Prędkość obrotu | 11,7 obr./min |
| Zdolność pokonywania wzniesień | 35° |
| Siła kopania łyżki | 138 kN |
| Siła kopania ramienia | 99 kN |
| Nacisk na podłoże | 44 kPa |
| Siła uciągu | 174 kN |
| Wymiary całkowite (jednostka: mm) | |
| Długość całkowita | 9390 mm |
| Szerokość całkowita | 2780 mm |
| Wysokość całkowita (do górnej krawędzi wysięgnika) | 3040 mm |
| Wysokość całkowita (do dachu kabiny) | 3114 mm |
| Prześwit przeciwwagi | 1065 mm |
| Minimalny prześwit | 468 mm |
| Szerokość platformy obrotowej | 2700 mm |
| Odległość od osi obrotu do tylnej krawędzi | 2720 mm |
| Wysokość przeciwwagi | 2045 mm |
| Promień skrętu tylnej części | 2720 mm |
| Podwozie i gąsienice (jednostka: mm) | |
| Długość styku gąsienicy z podłożem | 3445 mm |
| Długość gąsienicy | 4250 mm |
| Rozstaw gąsienic | 2180 mm |
| Szerokość gąsienicy | 2780 mm |
| Szerokość płytki gąsienicy | 600 mm |
| Grubość zęba gąsienicy | 26 mm |
| Długość podparcia gąsienic podczas transportu | 4940 mm |
| Osprzęt roboczy (jednostka: mm) | |
| Długość ramienia | 2900 mm |
| Długość wysięgnika | 5700 mm |
| Zakres roboczy (jednostka: mm) | |
| Maksymalna wysokość kopania | 8630 mm |
| Maksymalna wysokość wyładunku | 6180 mm |
| Maksymalna głębokość kopania | 5501 mm |
| Maksymalna pionowa głębokość kopania | 4940 mm |
| Maksymalna głębokość kopania (na poziomie 2,5 m) | 5287 mm |
| Maksymalny zasięg kopania | 8305 mm |
| Maksymalny zasięg kopania na poziomie gruntu | 8180 mm |
| Minimalny promień skrętu | 2495 mm |
| Maksymalna wysokość przy minimalnym promieniu skrętu | 6430 mm |
