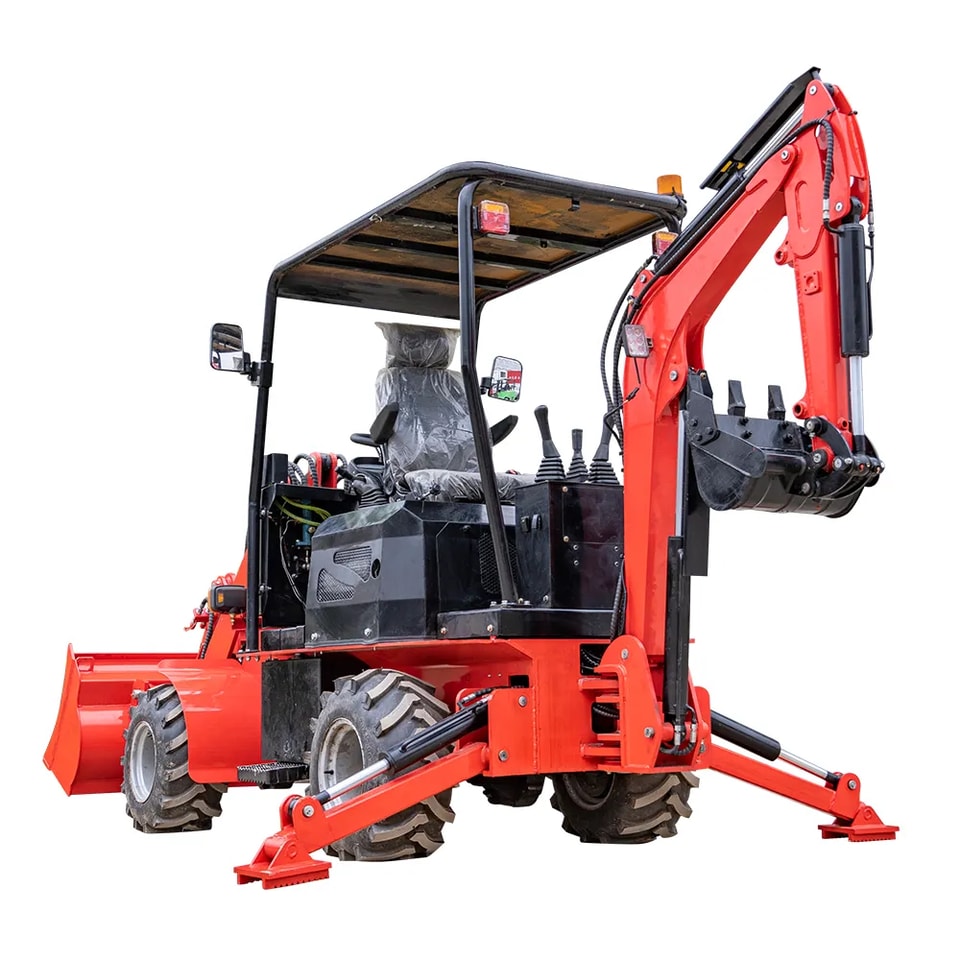

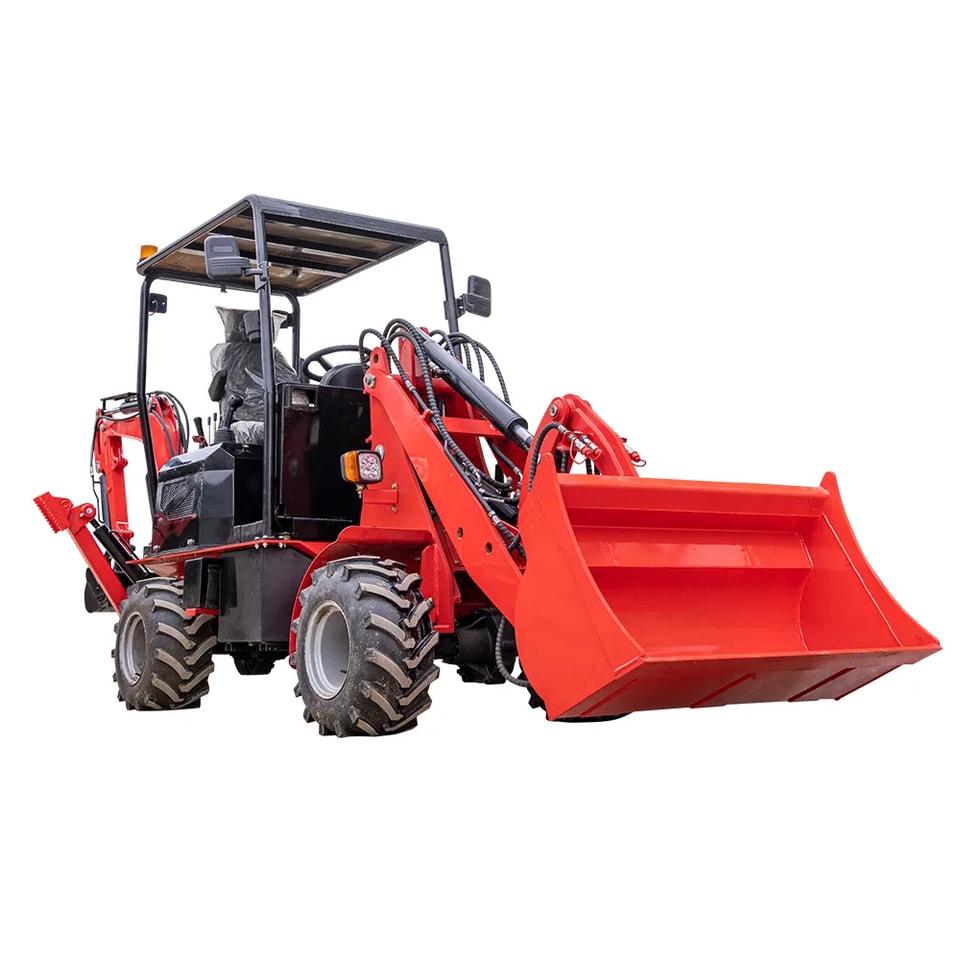

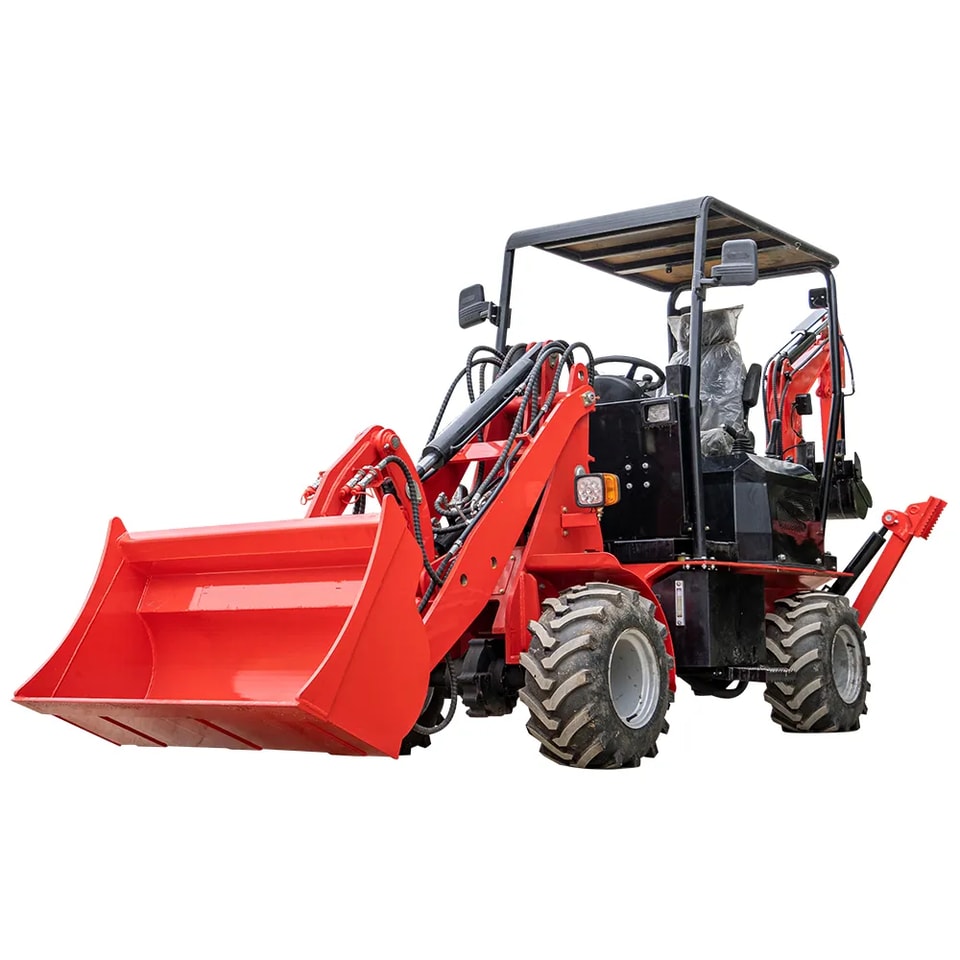

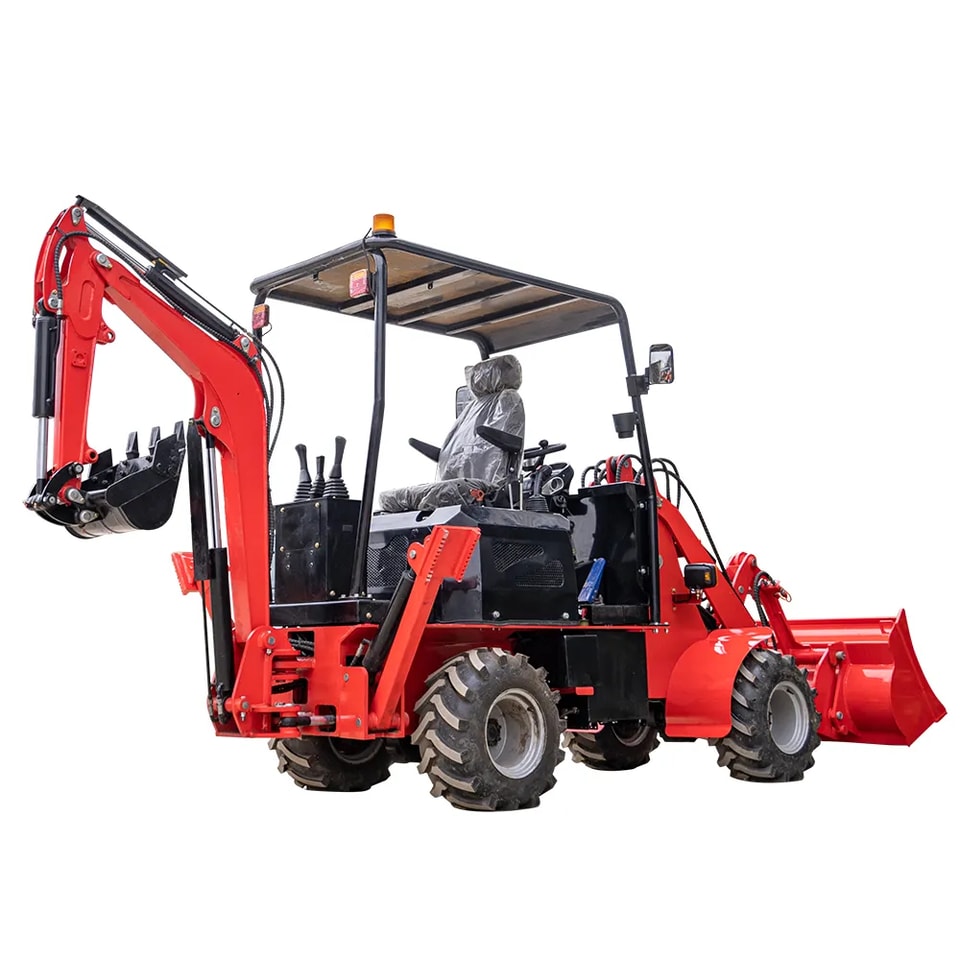

Koparko-ładowarka HTDL06HL

Instrukcja obsługi koparko-ładowarki HTDL06HL

Najważniejsze cechy:

Wszechstronna maszyna łącząca dwie funkcje — kompaktowe, a zarazem wydajne rozwiązanie do sprawnej realizacji prac budowlanych

Kompaktowa i zwrotna: niewielkie wymiary i mały promień skrętu ułatwiają manewrowanie w ciasnych przestrzeniach oraz przemieszczanie się między placami budowy.

Dwie funkcje w jednej maszynie: zintegrowane ładowanie i kopanie, łyżka ładowarkowa o pojemności 0,3 m³ oraz łyżka koparkowa o pojemności 0,04 m³ pozwalają realizować różne zadania jedną maszyną.

Wysoka wydajność: silnik LaiDong o mocy 18,4 kW i maksymalna siła uciągu 7,5 kN ułatwiają pracę z ciężkimi ładunkami i w trudnym terenie.

Wszechstronna praca: maksymalna głębokość kopania 1643 mm i wysokość wysypu 2169 mm pozwalają sprostać różnorodnym wymaganiom budowlanym na różnych wysokościach i głębokościach.

Precyzyjny układ hydrauliczny: układ o dużym przepływie zapewnia płynne, szybkie reakcje, a tym samym wysoką dokładność i wydajność pracy.

Długi czas pracy: zoptymalizowana pojemność zbiorników ogranicza przestoje związane z uzupełnianiem paliwa i płynów, umożliwiając nieprzerwaną pracę.

Zalety maszyny:

1. Konstrukcja łącząca dwie funkcje: wysoka wydajność jednej maszyny

Łączy funkcje ładowarki i koparki w jednej maszynie. Pojemność łyżki ładowarkowej: 0,3 m³; udźwig znamionowy: 400 kg. Pojemność łyżki koparkowej: 0,04 m³; maksymalna głębokość kopania: 1643 mm; zasięg kopania: 2863 mm. Jedna maszyna do załadunku, kopania i zasypywania ogranicza nakłady na sprzęt.

2. Wydajny silnik zapewniający stabilną i nieprzerwaną pracę

Maszyna jest wyposażona w rzędowy, 3-cylindrowy silnik Laidong 385L o mocy znamionowej 18,4 kW przy 2400 obr./min. Chłodzenie cieczą i czterosuwowa konstrukcja zapewniają skuteczne odprowadzanie ciepła oraz stabilną moc podczas długotrwałej pracy. Maksymalna siła uciągu wynosi 7,5 kN, a prędkość jazdy 0–6 km/h, co ułatwia pracę w trudnym terenie i przy dużych obciążeniach.

3. Precyzyjny układ hydrauliczny zapewniający płynną i bezproblemową pracę

Układ hydrauliczny obejmuje pompy jazdy, roboczą i układu kierowniczego. Zapewnia maksymalny przepływ 40 l/min i ciśnienie robocze 18 MPa. Szybka reakcja układu sprawia, że kopanie i załadunek przebiegają płynnie i precyzyjnie, zwiększając dokładność oraz wydajność pracy.

4. Szeroki zakres roboczy odpowiadający różnorodnym potrzebom budowlanym

Maksymalna wysokość kopania wynosi 3156 mm, maksymalna wysokość wysypu 2169 mm, a zasięg wysypu 1120 mm. Maszyna z łatwością radzi sobie zarówno z transportem materiałów na wysokości, jak i kopaniem głębokich rowów. Sprawdza się w różnych zastosowaniach, m.in. przy robotach komunalnych, pracach związanych z zagospodarowaniem terenu oraz niewielkich projektach inżynieryjnych.

5. Zoptymalizowane zbiorniki płynów zapewniają dłuższą pracę i krótsze przestoje

Zbiornik paliwa o pojemności 25 l i zbiornik oleju hydraulicznego o pojemności 40 l, a także precyzyjnie dobrane ilości płynów w silniku, osi napędowej i układzie hamulcowym wydłużają czas pracy na jednym tankowaniu, ograniczają częstotliwość przerw na uzupełnianie paliwa, zapewniają ciągłość robót i zwiększają ogólną wydajność.

6. Kompaktowe, zwrotne podwozie — idealne do pracy w ograniczonej przestrzeni

Dzięki kompaktowym wymiarom 5060 × 1815 × 2360 mm, minimalnemu promieniowi skrętu 2540 mm i kątowi skrętu 35° maszyna sprawnie manewruje na wąskich placach budowy, podwórzach i miejskich uliczkach, bez trudu wykonując załadunek, rozładunek i wykopy.
