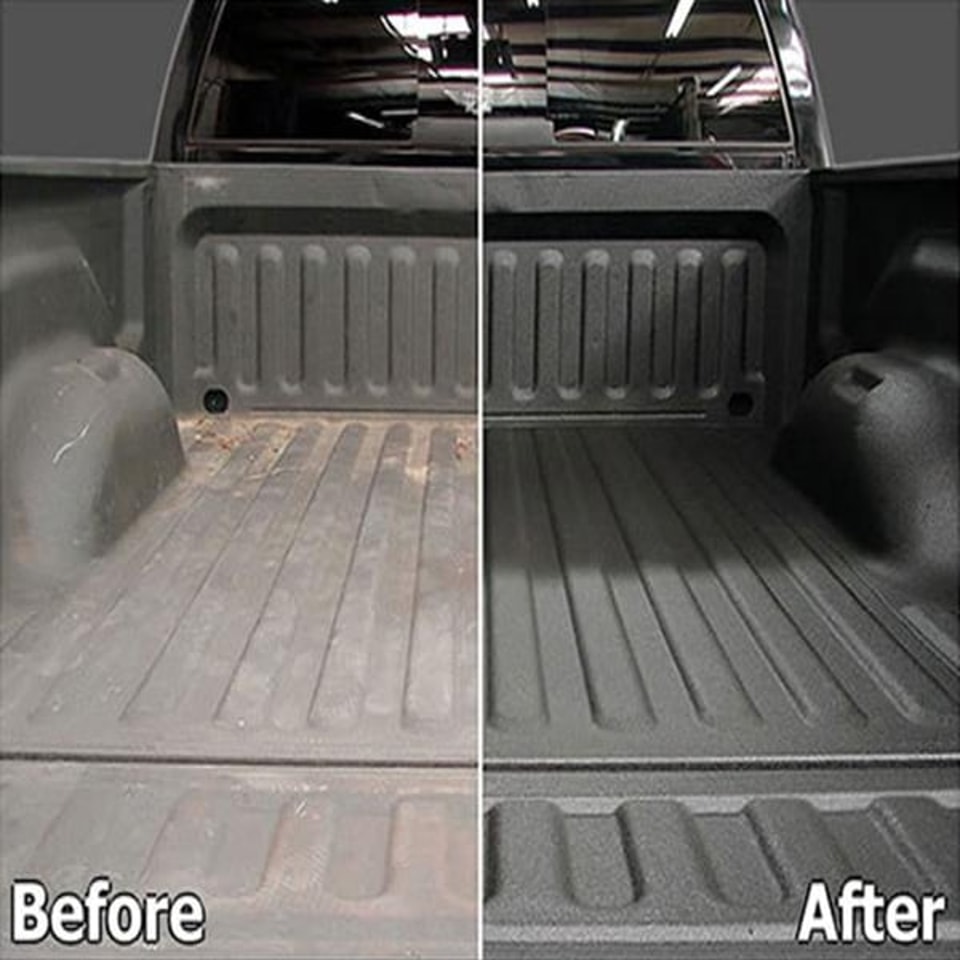

Dwuskładnikowe chemikalia poliureowe do powłok ochronnych skrzyń ładunkowych

Dane techniczne

Przyczepność (podłoże betonowe)

12,3 MPa

Wytrzymałość na rozdzieranie

76 kN/m

Wytrzymałość na rozciąganie

18,3 MPa

Wydłużenie

330%

Zakres temperatur pracy

od −40 do +120°C

Odporność na ścieranie (700 g/500 obr.)

4,3 mg

Odporność na kwasy (10% H₂SO₄ lub 10% HCl, 30 dni)

Brak rdzy, pęcherzy i łuszczenia się powłoki

Odporność na alkalia (10% NaOH, 30 dni)

Brak rdzy, pęcherzy i łuszczenia się powłoki

Odporność na sól (30 g/l, 30 dni)

Brak rdzy, pęcherzy i łuszczenia się powłoki

Odporność na mgłę solną: 2000 godz.

Brak rdzy, pęcherzy i łuszczenia się powłoki

Odporność na oleje: olej napędowy 0# i ropa naftowa, 30 dni

Brak rdzy, pęcherzy i łuszczenia się powłoki

Dane dotyczące właściwości

Kolor

Dostępne różne kolory zgodnie z wymaganiami klienta

Połysk

Połyskliwy

Gęstość

1,02 g/cm³

Udział objętościowy części stałych

99% ± 1%

LZO

0

Zalecana grubość suchej powłoki

1000–2500 μm

Teoretyczna wydajność

2,04 kg/m² (obliczono na podstawie powyższej zawartości części stałych i grubości suchej powłoki wynoszącej 2000 μm)

Praktyczna wydajność

Należy uwzględnić odpowiednie straty materiału

Czas schnięcia

5–20 s

Odstęp czasu przed nałożeniem kolejnej warstwy

min. 1 godz., maks. 24 godz.

Metoda nakładania kolejnej warstwy

Specjalistyczny sprzęt do natrysku polimocznika (importowany lub dostarczany lokalnie)

Temperatura zapłonu

200°C
