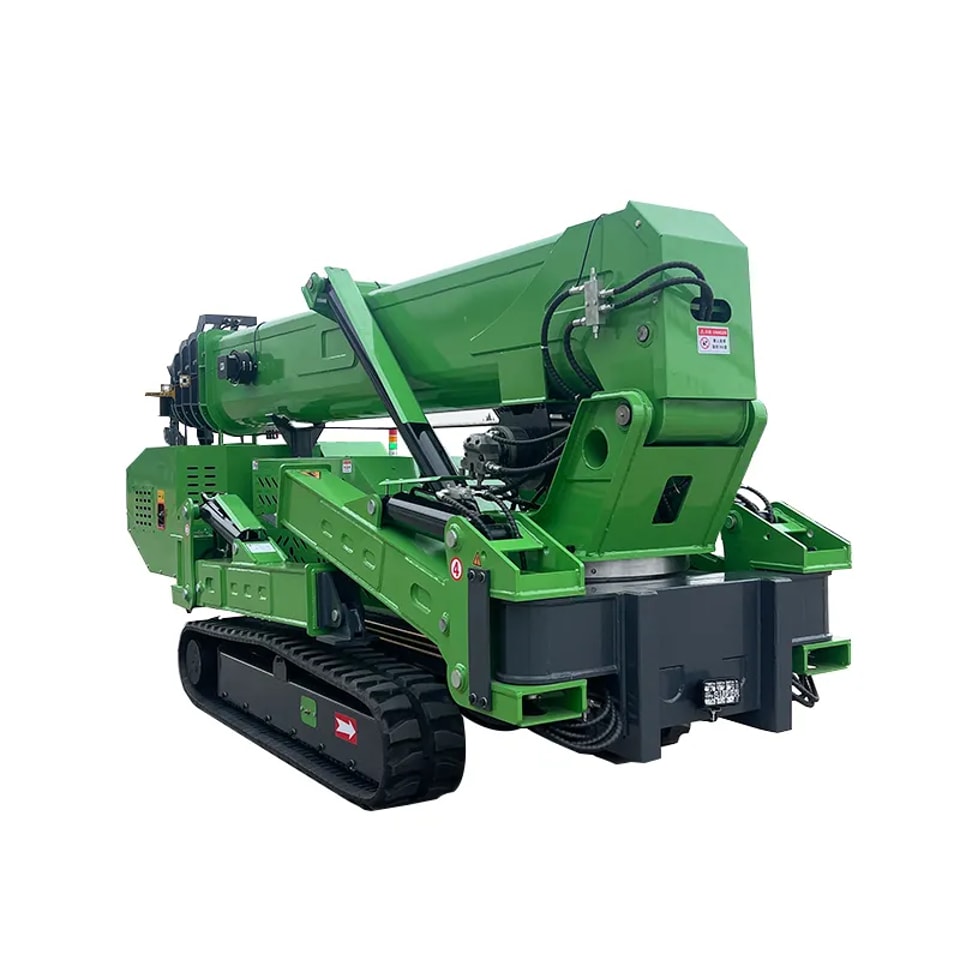

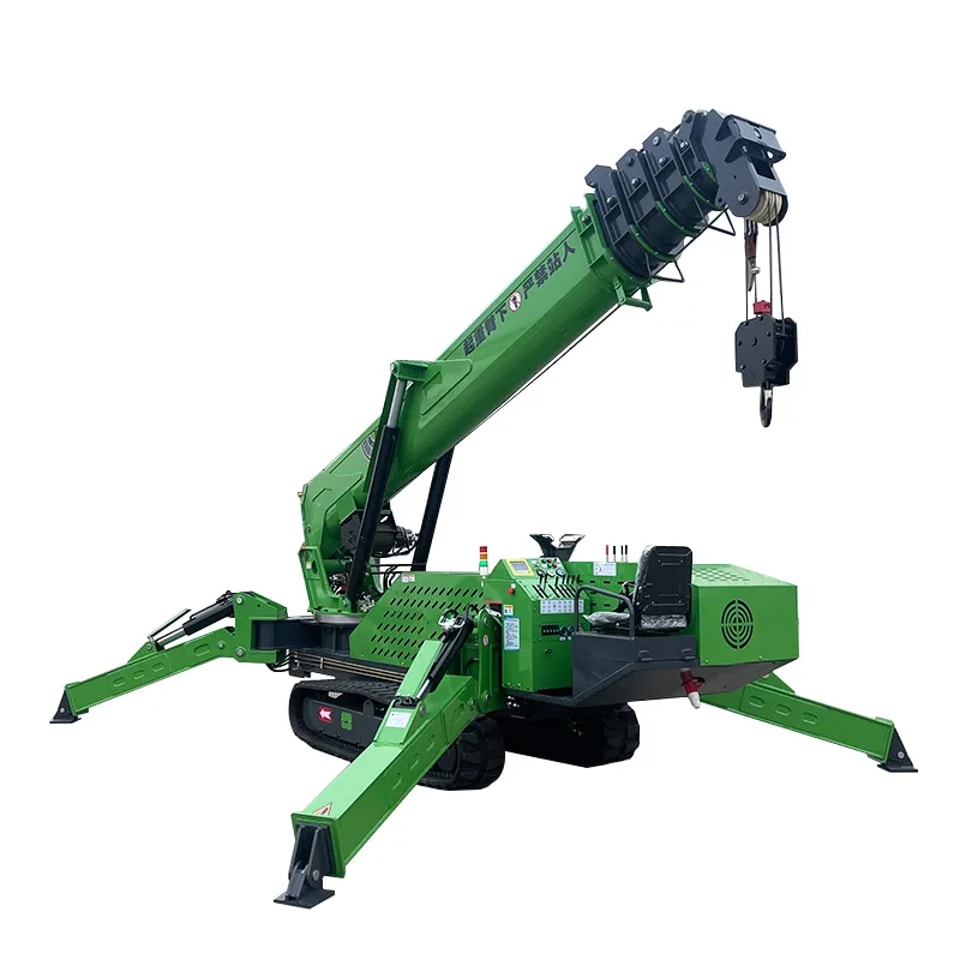

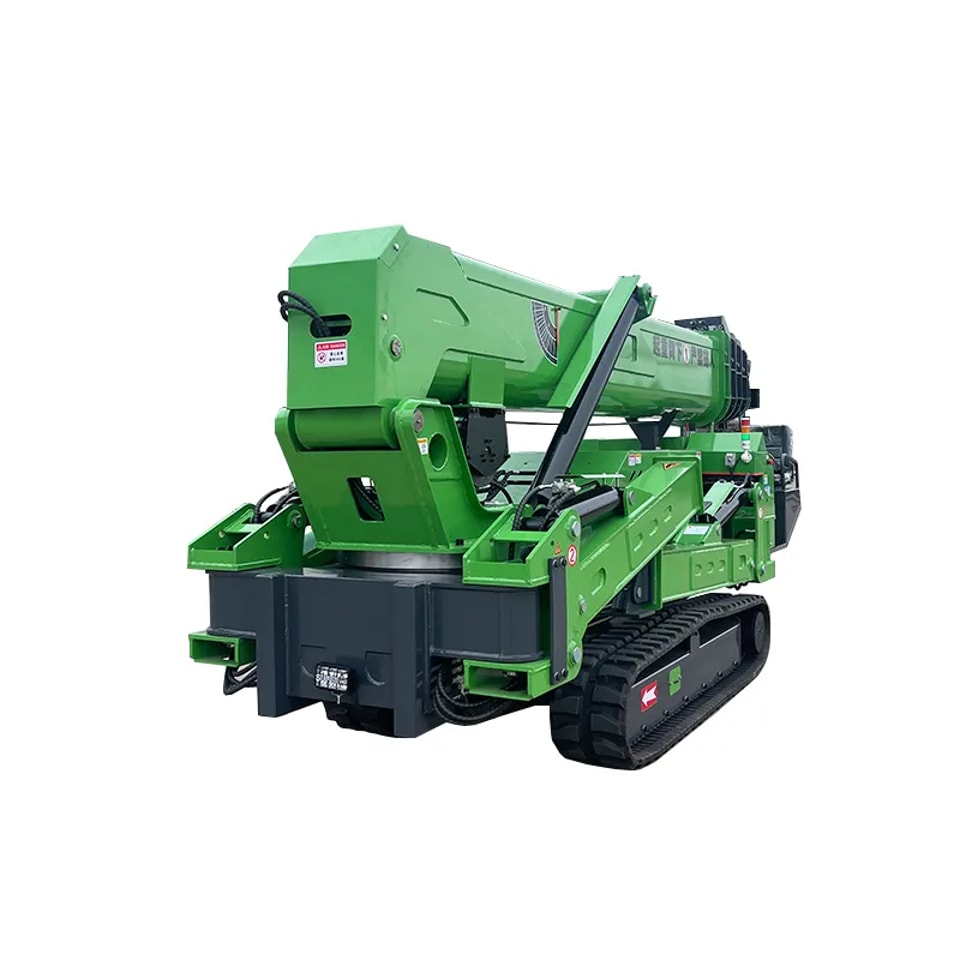

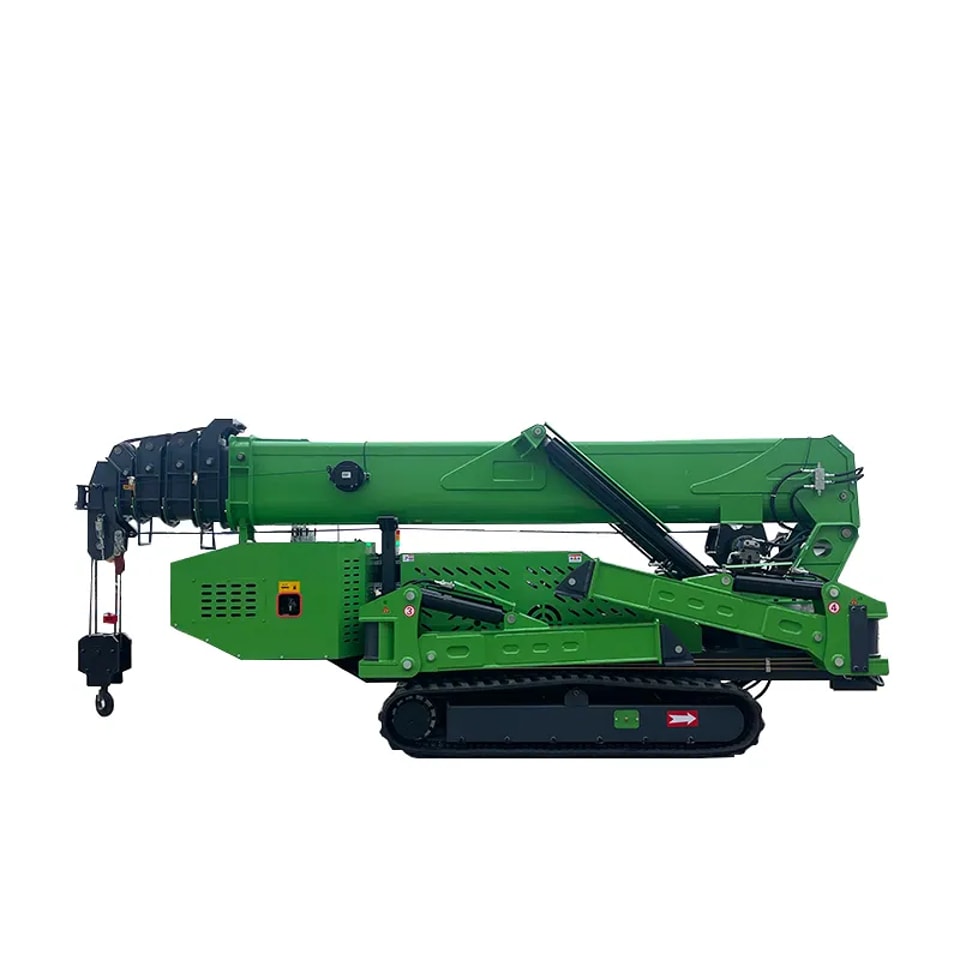

Żuraw pająk HTSC8.0 o udźwigu 8 t
Instrukcja obsługi żurawia pająkowego o udźwigu 8 ton
WIELOFUNKCYJNY SAMOBIEŻNY ŻURAW PAJĄKOWY NA GĄSIENICACH
Maks. wysokość podnoszenia nad podłożem: 17,5 m;
Maks. promień roboczy: 16 m przy udźwigu 0,6 t;
Maksymalny rozstaw podpór:
Lewo/prawo: 6400 mm; przód: 6500 mm; tył: 5400 mm.
Szerokie zastosowanie
Do prac budowlanych, magazynowych, logistycznych i zagospodarowania terenu. Doskonale sprawdza się przy podnoszeniu, transporcie i konserwacji.

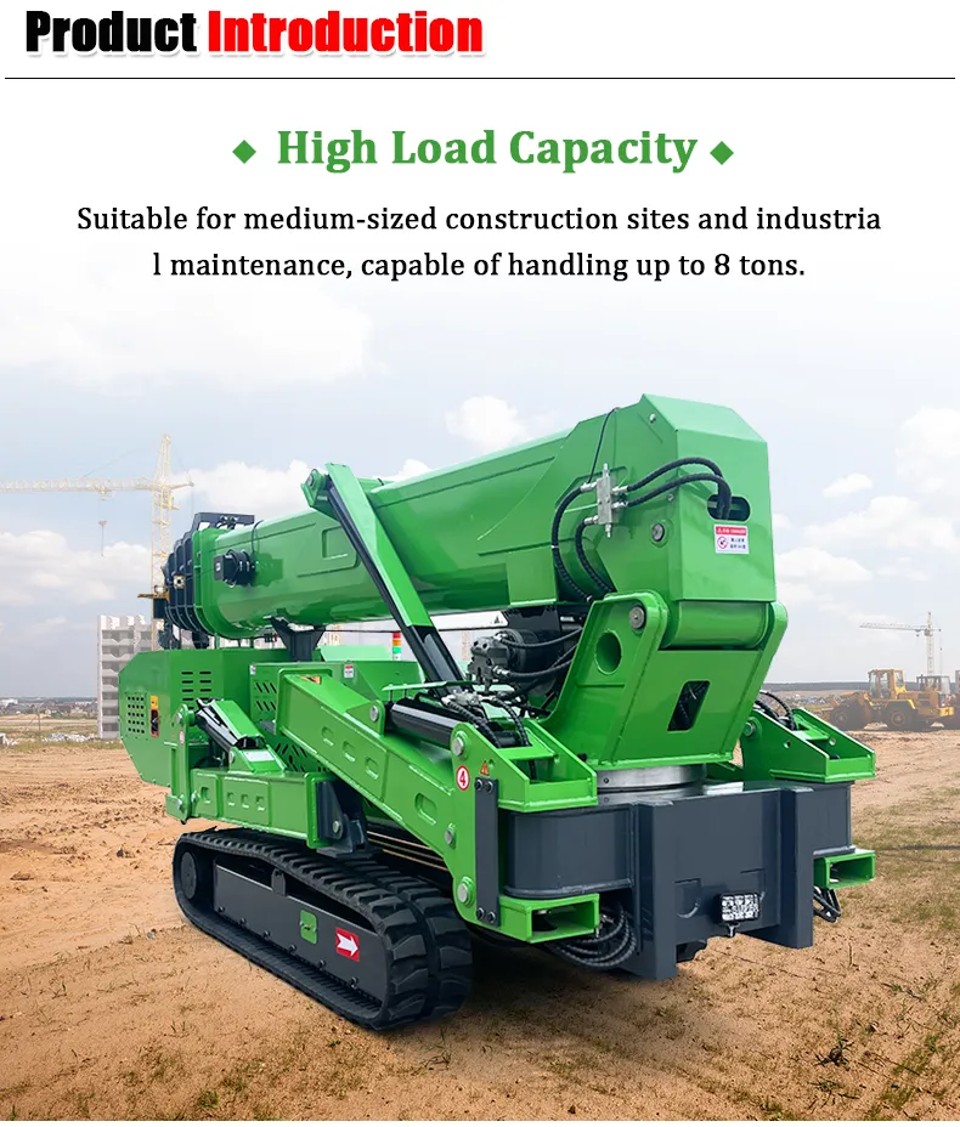

Duży udźwig
Odpowiedni na średniej wielkości place budowy i do prac konserwacyjnych w przemyśle; obsługuje ładunki o masie do 8 ton.
Kompaktowa konstrukcja
Idealny do pracy w ciasnych przestrzeniach, na miejskich placach budowy i w złożonych warunkach.
Konstrukcja typu pająk
Zapewnia stabilność na nierównym terenie, zwiększając równowagę i bezpieczeństwo.
Systemy bezpieczeństwa
Wyposażony w zabezpieczenie przed przeciążeniem i automatyczne poziomowanie, które zapewniają bezpieczną pracę.

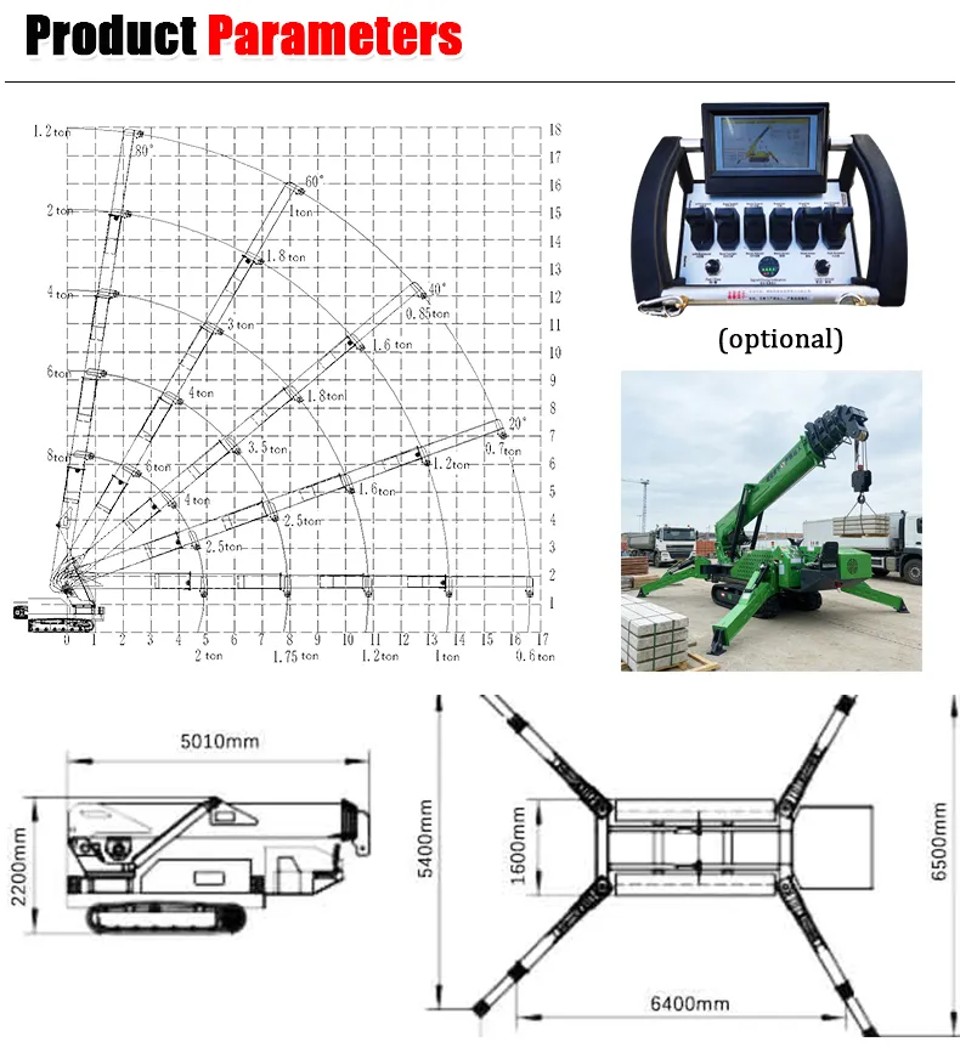

Dane techniczne żurawia pająkowego o udźwigu 8 ton
| Podstawowe parametry | |
| Maks. promień roboczy | 16 m przy udźwigu 0,6 t |
| Maks. wysokość podnoszenia nad podłożem | 17,5 m |
| Norma | Silnik wysokoprężny i elektryczny (napęd dwupaliwowy) |
| Wymiary | 5010 × 1600 × 2200 mm |
| Masa | 7800 kg |
| Wciągarka | |
| Prędkość podnoszenia haka | 0–12 m/min (wysoki bieg: 12 m/min, niski bieg: 6,5 m/min) |
| Typ liny | Ø12 mm × 80 m |
| Mechanizm teleskopowy | |
| Typ wysięgnika | Pięciosekcyjny, sześciokątny, w pełni automatyczny |
| Długość wysięgnika | 5–16,8 m |
| Czas pełnego wysunięcia wysięgnika | 50 s |
| Nierówności terenu | |
| Kąt obrotu ramienia / czas | 0–78°/60 s |
| Mechanizm obrotu | |
| Kąt obrotu / czas | 0–360° bez ograniczeń/120 s |
| Układ jezdny | |
| Rodzaj napędu | Napęd silnikiem hydraulicznym, dwie prędkości (gąsienice gumowe) |
| Prędkość jazdy | Niska prędkość: 0–0,8 km/h; wysoka prędkość: 0–2 km/h |
| Zdolność pokonywania wzniesień | 20° |
| Gąsienica (dł. × szer.) | 2570 mm × 350 mm |
| Silnik | |
| Napięcie | AC 380 V/AC 220 V/AC 110 V, możliwość dostosowania |
| Model silnika elektrycznego | YE2-180-6 (trójfazowy silnik asynchroniczny AC) |
| Moc/prędkość obrotowa | 15 kW/970 min⁻¹ |
| Silnik | |
| Marka | Yunnei YN27GBZ 58 kW/ChangChai 4G33TC/Yanmar 4TNV98C |
| Sposób uruchamiania | Elektryczny |
| Zakres temperatur rozruchu | −5°C–40°C |
| Paliwo/pojemność zbiornika | Olej napędowy/45 l |
| Poziom hałasu | Poziom hałasu przy prędkości znamionowej ≤81,5 dB(A) (1 m) |
| Układ sterowania | |
| Sposób obsługi | Obsługa ręczna, jazda ręczna + zdalne sterowanie (opcjonalnie) |

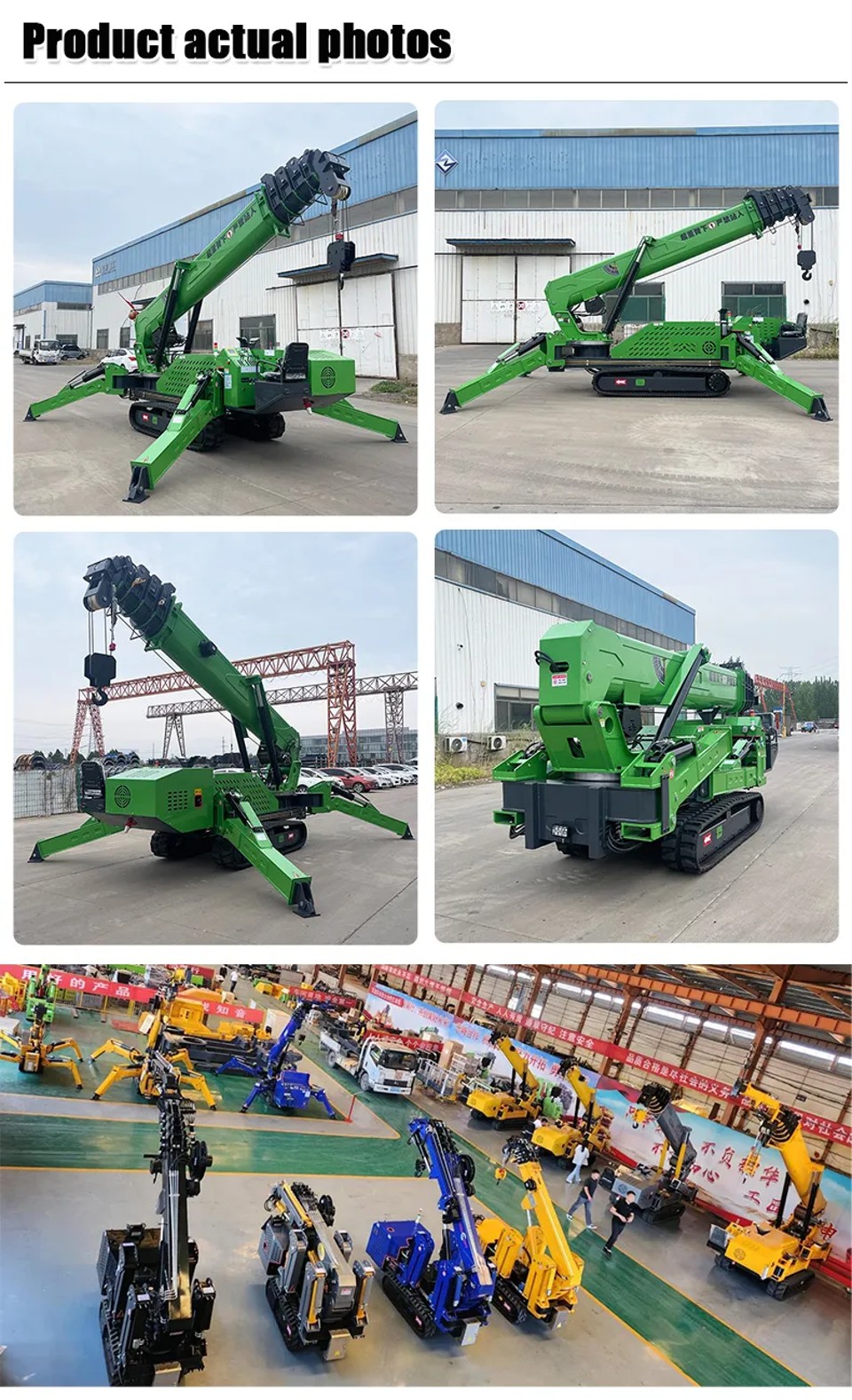

Szczegóły żurawia pająkowego o udźwigu 8 ton
