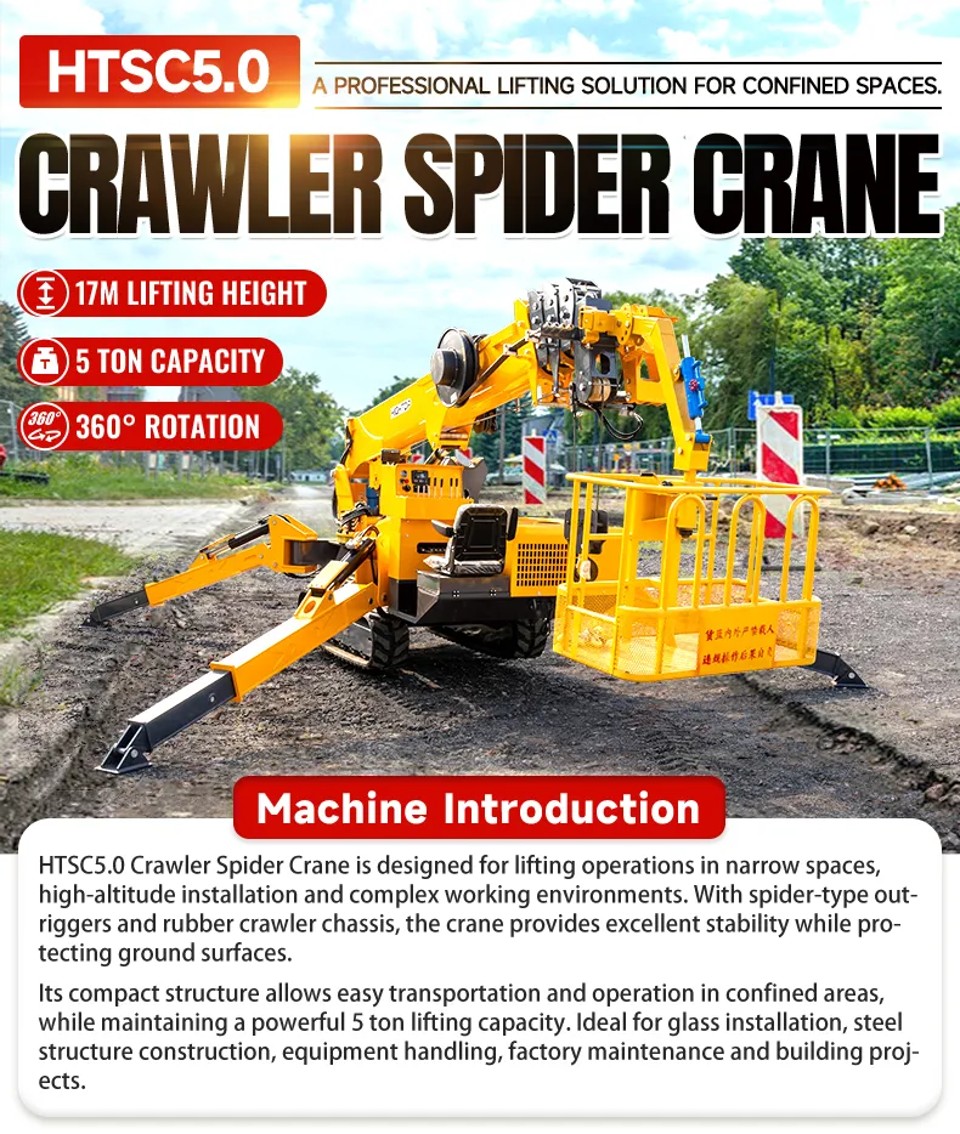

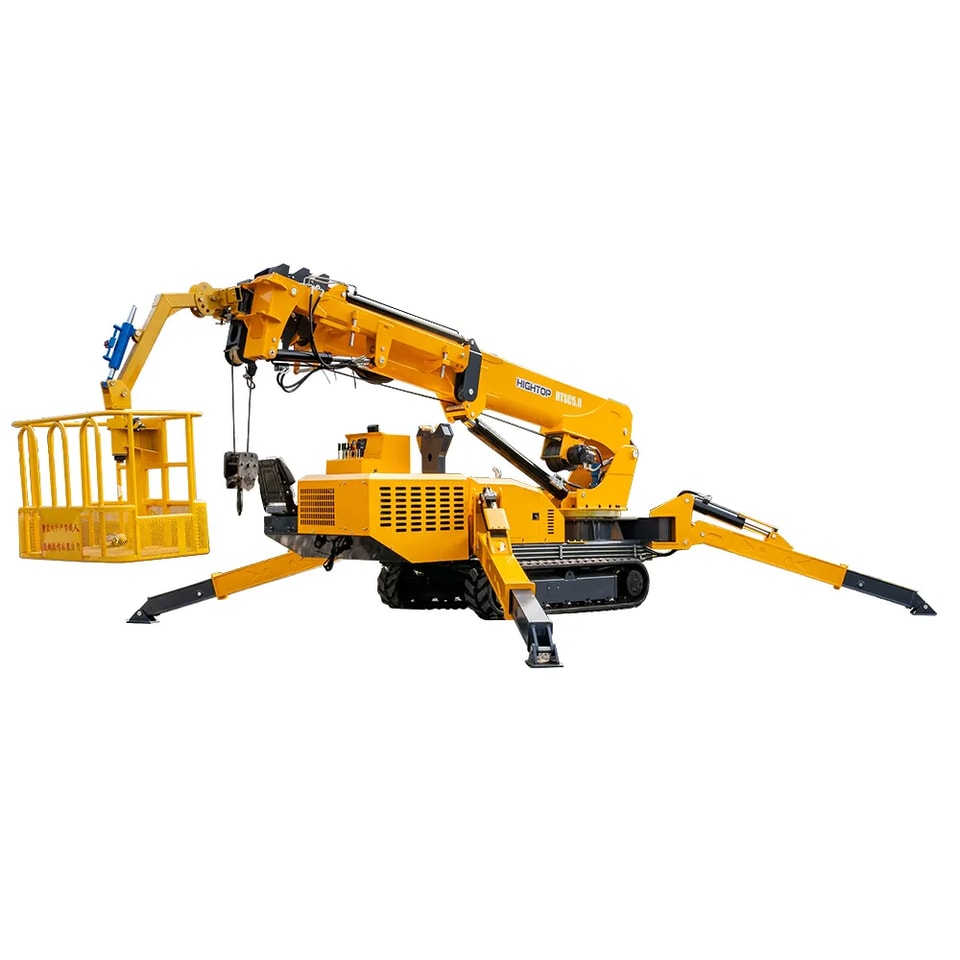

Gąsienicowy żuraw pająk HTSC5 o udźwigu 5 t do pracy w ograniczonej przestrzeni
Gdy dostęp do miejsca pracy stanowi pierwsze wyzwanie przy podnoszeniu
Niektóre zadania związane z podnoszeniem są trudne jeszcze zanim ładunek zostanie podczepiony. Wąskie wejścia, wykończone podłogi, dachy i ograniczona przestrzeń robocza w mieście mogą uniemożliwić standardowemu żurawiowi samojezdnemu dotarcie na miejsce podnoszenia.
HTSC5 sprawdza się w takich zadaniach dzięki innemu podejściu. Podwozie gąsienicowe, kompaktowa szerokość maszyny wynosząca 1400 mm i wysięgnik teleskopowy pozwalają ustawić żuraw bliżej miejsca pracy, zamiast polegać na dużym żurawiu zaparkowanym dalej.
Stworzony z myślą o precyzyjnym ustawieniu, nie tylko o udźwigu
Pięciosekcyjny wysięgnik osiąga długość do 16 m, a maksymalny podany promień roboczy wynosi 14,8 m przy ładunku 0,5 t. Dlatego podczas planowania pracy należy uwzględnić położenie ładunku i promień roboczyŻuraw pająk HTSC5 .
Po ustawieniu maszyny układ gąsienicowy zapewnia dwie prędkości jazdy i zdolność pokonywania wzniesień do 20°. Gumowe gąsienice sprawdzają się również tam, gdzie ważne jest ograniczenie nacisku na podłoże, na przykład na posadzkach wewnętrznych i terenach zielonych.
Przydatny przy montażu w trudno dostępnych miejscach
Wykonawcy mogą wykorzystać tę maszynę do umieszczania urządzeń wewnątrz budynków, podnoszenia ładunków na dachy, montażu ścian osłonowych i konstrukcji stalowych, transportu urządzeń HVAC, konserwacji przemysłowej oraz prac modernizacyjnych. Wszystkie te zastosowania łączy jedno wymaganie: sprzęt dźwigowy musi dotrzeć do miejsca pracy bez konieczności ustawiania pełnowymiarowego żurawia.
Zasięg bezprzewodowego sterowania wynoszący 100 m zapewnia operatorom większą swobodę, gdy ładunek, konstrukcja budynku lub otaczające urządzenia utrudniają bezpośrednie ustawienie maszyny. Żuraw można obsługiwać ręcznie lub za pomocą pilota bezprzewodowego.
Sprawdź parametry podnoszenia przed zapytaniem o ofertę

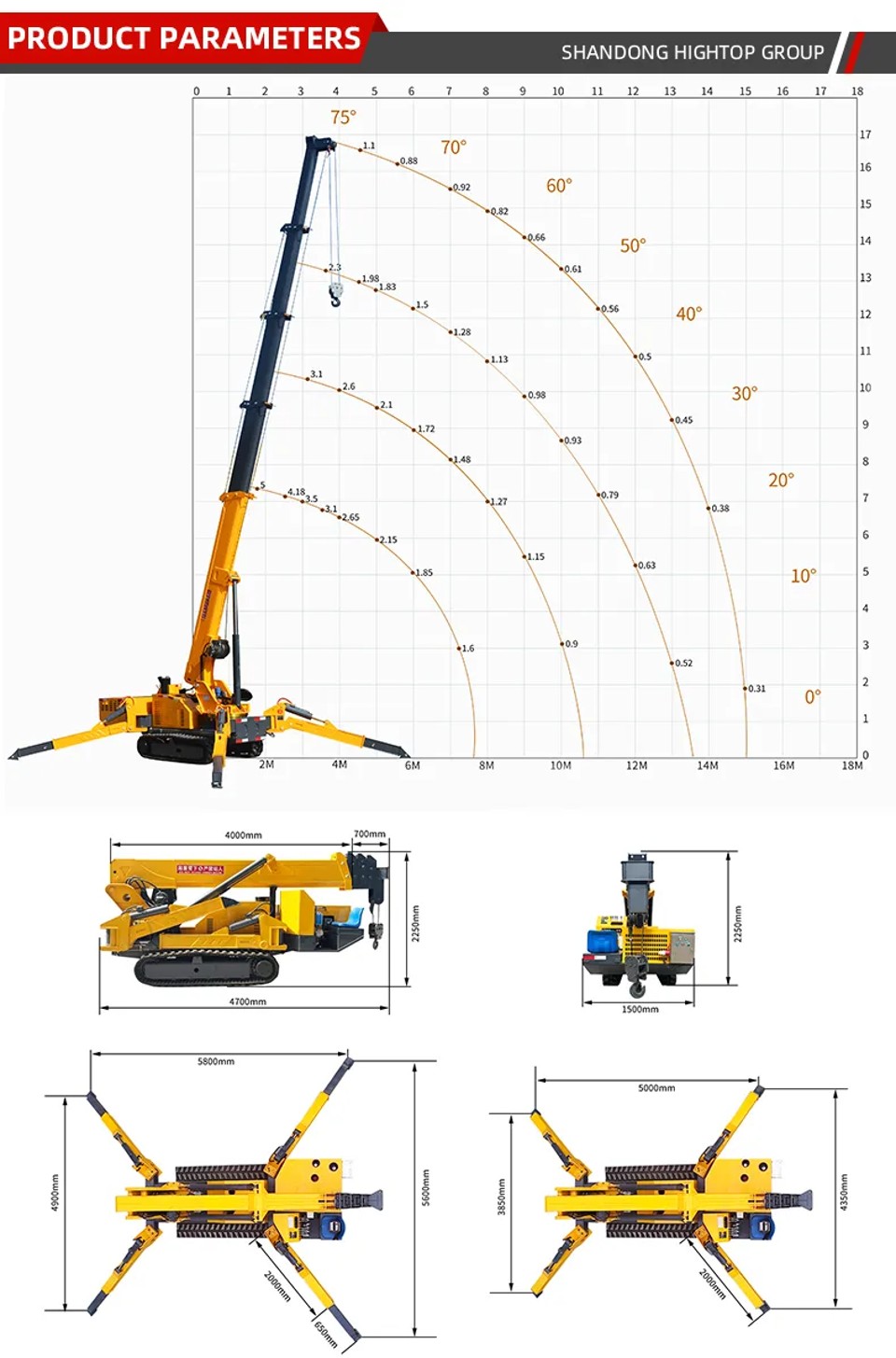

Nie należy wybierać maszyny o udźwigu 5 ton wyłącznie dlatego, że ładunek waży mniej niż 5 ton. W przypadku konkretnego zadania trzeba sprawdzić tabelę udźwigów, promień roboczy, wysokość podnoszenia, warunki gruntowe i dostępną przestrzeń do ustawienia maszyny.
Dla kupujących poszukującychgąsienicowego żurawia pająka do podnoszenia wewnątrz budynków lubkompaktowego żurawia do pracy w miejscach o ograniczonym dostępie, podanie przewidywanej masy ładunku, wysokości podnoszenia, zasięgu poziomego oraz wymiarów dojazdu na plac budowy ułatwi dobór odpowiedniej konfiguracji.
| Parametr | HTSC5 |
|---|---|
| Typ maszyny | Gąsienicowy żuraw pająk |
| Udźwig znamionowy | 5 t |
| Maksymalna wysokość podnoszenia | 16 m (4 cięgna) |
| Maksymalny promień roboczy | 14,8 m przy 0,5 t |
| Maksymalna głębokość podnoszenia poniżej poziomu gruntu | 65 m |
| Wymiary całkowite | 4650 × 1400 × 2160 mm |
| Masa maszyny | 6800 kg |
| Typ wysięgnika | Pięciosekcyjny, sześciokątny wysięgnik teleskopowy |
| Długość wysięgnika | 4–15,6 m |
| Czas wysuwania wysięgnika | 40 s |
| Zakres podnoszenia wysięgnika | 0–78° |
| Czas podnoszenia wysięgnika | 46 s |
| Zakres obrotu | Ciągły obrót w zakresie 0–360° |
| Czas obrotu | 120 s |
| Prędkość podnoszenia | Niska: 6 m/min; wysoka: 11 m/min |
| Lina stalowa | Ø10 mm × 70 m (maks.) |
| Zasięg zdalnego sterowania | 100 m |
| Czas reakcji zdalnego sterowania | 40 ms |
| Typ gąsienic | Gąsienice gumowe |
| Wymiary gąsienic | 2200 × 300 mm |
| Prędkość jazdy | Niska: 0–0,8 km/h; wysoka: 0–2 km/h |
| Zdolność pokonywania wzniesień | 20° |
| Model silnika | Yunei YN25GB |
| Moc silnika | 37 kW |
| Pojemność skokowa silnika | 2,5 l |
| Pojemność zbiornika paliwa | 40 l |
| Sposób uruchamiania | Rozruch elektryczny |
| Wyposażenie standardowe | Silnik wysokoprężny i silnik elektryczny; sterowanie ręczne i bezprzewodowe zdalne sterowanie |
| Wyposażenie opcjonalne | Hydrauliczny wysięgnik pomocniczy typu fly jib, wysięgnik pomocniczy, podwieszany kosz, elektrohydrauliczne proporcjonalne sterowanie zdalne, ogranicznik momentu obrotowego, dwustopniowy układ z jednym wyjściem, alarm trzech okręgów, poziomowanie jednym przyciskiem, alarm podpór, alarm zwijania haka i alarm przeciążenia |
Czy HTSC5 może pracować tam, gdzie nie może wjechać tradycyjny żuraw samojezdny?
Może być odpowiednim rozwiązaniem do prac dźwigowych w miejscach o ograniczonym dostępie, gdzie istotne są wymiary maszyny i możliwość jej ustawienia. HTSC5 ma szerokość całkowitą 1400 mm i podwozie gąsienicowe, dlatego planowanie dojazdu różni się od planowania dla tradycyjnego żurawia samochodowego. Przed zakupem należy sprawdzić wjazd, trasę przejazdu i miejsce ustawienia maszyny.
Czy HTSC5 nadaje się do prac dźwigowych wewnątrz budynków?
Tak. Maszyna jest przeznaczona do podnoszenia ładunków i montażu urządzeń wewnątrz budynków. Gumowe gąsienice, szerokość całkowita 1400 mm i obrót w zakresie 360° umożliwiają jej pracę w niektórych obiektach. Przed użyciem należy sprawdzić nośność podłoża, wentylację, wymiary przejazdu oraz wymagany promień roboczy.
Czy ten żuraw pająk nadaje się do montażu na dachu?
Tak. Podnoszenie ładunków na dachach należy do wymienionych zastosowań maszyny. Przy wyborze należy uwzględnić nie tylko możliwość osiągnięcia wymaganej wysokości, lecz także udźwig przy rzeczywistym wysięgu poziomym. Maksymalna wysokość podnoszenia HTSC5 wynosi 16 m, a deklarowany maksymalny promień roboczy to 14,8 m przy ładunku o masie 0,5 t.
Skąd mam wiedzieć, czy udźwig 5 ton wystarczy do mojej pracy?
Nie należy dobierać żurawia wyłącznie na podstawie deklarowanego udźwigu 5 ton. Trzeba uwzględnić jednocześnie masę ładunku, wysokość podnoszenia i promień roboczy. Deklarowany maksymalny promień roboczy 14,8 m dotyczy ładunku o masie 0,5 t, dlatego przy zapytaniu ofertowym warto podać rzeczywistą masę ładunku i wymagany promień.
Czy HTSC5 nadaje się do montażu szkła i ścian osłonowych?
Maszyna jest przeznaczona do montażu konstrukcji stalowych i ścian osłonowych, a także do przenoszenia szkła. W przypadku żurawia pająka do montażu szkła, przed zakupem należy podać masę tafli szkła lub elementu, wysokość podnoszenia, zasięg poziomy i miejsce montażu, aby można było ocenić odpowiednią konfigurację roboczą.
Czy gąsienice uszkadzają wykończone posadzki?
HTSC5 jest wyposażony w gumowe gąsienice, które mogą ograniczyć nacisk na podłoże. Nie oznacza to jednak, że każda wykończona posadzka wytrzyma ciężar maszyny. Przed rozpoczęciem pracy należy ocenić nośność podłoża, potrzebę zabezpieczenia nawierzchni oraz warunki na placu budowy.
